• MODEL 1060 / S-96

• MODEL 1260 / S-106 / S-126

• MODEL 1360

• MODEL 1560

• MODEL 1660

Especificações Técnicas

• Potência (por canal): 15W RMS (8 Ohms / 0,2% THD / 20Hz - 20kHz)

•                                18W RMS (4 Ohms)

•                                29W IHF (4 Ohms)

• Impedância de saída: 4 a 16 Ohms

• Resposta de Freqüência (1 Watt): 20Hz - 20kHz (-2dB)

• Resposta de Freqüência (pot. máx.): 10Hz - 31kHz (-3dB)

• Distorção Harmônica Total (THD): 0,2% (pot. máx., 8 Ohms)

• Distorção por Intermodulação: 0,3% (pot. máx., 8 Ohms)

• Fator de amortecimento: 60 a 1kHz, 8 Ohms

• Entradas de Áudio: 3 (sendo: 1 Phono, 1 Tape, 1 Auxiliar)

• Controle de tonalidade: Graves +/- 10dB a 100Hz

•                                    Agudos +/- 10dB a 10kHz

• Loudness (-30dB): +8dB a 100Hz, +6dB a 10kHz

• Relação Sinal/Ruído: 60dB (Phono, FM)

•                                80dB (Linha)

• Sensibilidade e Impedância: 2,5mV / 47k Ohms (Phono)

•                                          170mV / 47 k Ohms (Linha)

• Sensibilidade Seção Receptora (Tuner): 1,8uV (FM), 200uV/m (AM)

• Separação entre canais: 35dB a 1kHz (FM)

Geral

• Alimentação: 120/220V (50/60Hz)

• Consumo: 18W (sem sinal) / 80W (plena carga)

• Dimensões: 412 x 150 x 300 mm (LxAxP)

• Peso: 7 Kg

Outras versões deste mesmo aparelho:

• MODEL S-96 - Painel com acabamento na cor grafite escuro (System 96)

Subir

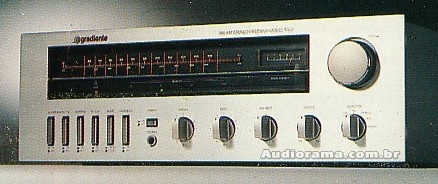

Especificações Técnicas

• Potência (por canal): 25W RMS (8 Ohms / 0,3% THD / 20Hz - 20kHz)

•                                32W RMS (4 Ohms)

•                                60W IHF (4 Ohms)

• Impedância de saída: 4 a 16 Ohms

• Resposta de Freqüência (1 Watt): 20Hz - 20kHz (-2dB)

• Resposta de Freqüência (pot. máx.): 20Hz - 20kHz (-2dB)

• Distorção Harmônica Total (THD): 0,3% (pot. máx., 8 Ohms)

• Distorção por Intermodulação: 0,1% (pot. máx., 8 Ohms)

• Fator de amortecimento: 60 a 1kHz, 8 Ohms

• Entradas de Áudio: 3 (sendo: 1 Phono, 1 Tape, 1 Auxiliar)

• Controle de tonalidade: Graves +/- 10dB a 100Hz

•                                    Agudos +/- 10dB a 10kHz

• Loudness (-30dB): +8dB a 100Hz, +6dB a 10kHz

• Hi-Cut: -7dB a 10kHz

• Relação Sinal/Ruído: 80dB (Phono)

•                                100dB (Linha)

•                                60dB (FM)

• Sensibilidade e Impedância: 2,5mV / 47k Ohms (Phono)

•                                          200mV / 100 k Ohms (Linha)

• Sensibilidade Seção Receptora (Tuner): 1,8uV (FM), 200uV/m (AM)

• Separação entre canais: 40dB a 1kHz (FM)

• Resposta de Freqüência (FM): 30Hz - 15kHz (-1dB)

Geral

• Alimentação: 120/220V (50/60Hz)

• Consumo: 10W (sem sinal) / 125W (plena carga)

• Dimensões: 420 x 146 x 364 mm (LxAxP)

• Peso: 11,6 Kg

Outras versões deste mesmo aparelho:

• MODEL S-106 - Painel com acabamento na cor grafite escuro (System 106)

• MODEL S-126 - Painel com acabamento na cor grafite escuro (System 126)

Subir

Especificações Técnicas

• Potência (por canal): 35W RMS (8 Ohms / 0,3% THD / 20Hz - 20kHz)

•                                42W RMS (4 Ohms)

•                                75W IHF (4 Ohms)

• Impedância de saída: 4 a 16 Ohms

• Resposta de Freqüência (1 Watt): 20Hz - 20kHz (-2dB)

• Resposta de Freqüência (pot. máx.): 20Hz - 20kHz (-2dB)

• Distorção Harmônica Total (THD): 0,3% (pot. máx., 8 Ohms)

• Distorção por Intermodulação: 0,1% (pot. máx., 8 Ohms)

• Fator de amortecimento: 60 a 1kHz, 8 Ohms

• Entradas de Áudio: 5 (sendo: 1 Phono, 2 Tape, 1 Auxiliar, 1 Mic)

• Controle de tonalidade: Graves +/- 10dB a 100Hz

•                                    Agudos +/- 10dB a 10kHz

• Loudness (-30dB): +8dB a 100Hz, +6dB a 10kHz

• Relação Sinal/Ruído: 80dB (Phono, Mic)

•                                100dB (Linha)

•                                60dB (FM)

• Sensibilidade e Impedância: 2,5mV / 47k Ohms (Phono)

•                                          2,5mV / 22 k Ohms (Mic)

•                                          200mV / 100 k Ohms (Linha)

• Sensibilidade Seção Receptora (Tuner): 1,8uV (FM), 200uV/m (AM)

• Separação entre canais: 40dB a 1kHz (FM)

• Resposta de Freqüência (FM): 30Hz - 15kHz (-1dB)

Geral

• Alimentação: 120/220V (50/60Hz)

• Consumo: 50W (sem sinal) / 150W (plena carga)

• Dimensões: 420 x 146 x 364 mm (LxAxP)

• Peso: 12 Kg

Subir

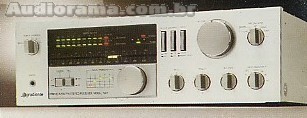

Especificações Técnicas

*Circuito de amplificação Super-A (non-switching)

Subir

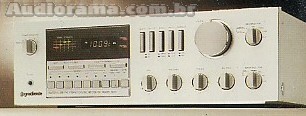

Especificações Técnicas

• Circuito de amplificação Super-A (non-switching)

• Potência por canal: 60W RMS (8 Ohms / 0,03% THD)

•                              90W RMS (4 Ohms / 0,2% THD)

•                            120W IHF (4 Ohms)

• Impedância de carga: 4 a 16 Ohms

• Resposta de Freqüência: 20Hz - 20kHz (+/-0,5dB)

• Distorção Harmônica Total (THD): 0,03% (8 Ohms)

• Distorção por Intermodulação: 0,03% (8 Ohms)

• Fator de Amortecimento (Damping Factor): 50 (1kHz, 8 Ohms)

• Controle de tonalidade: Graves +/- 10dB a 100Hz

•                                   Médios +/- 6dB a 1kHz

•                                   Agudos +/- 10dB a 10kHz

• Loudness (-30dB): +8dB a 100Hz, +4dB a 10kHz

• Hi-Cut: -6dB a 10kHz (12dB/oitava)

• Lo-Cut: -6dB a 60Hz (12dB/oitava)

• Entradas de áudio: 1 Phono, 2 Tape, 1 Auxiliar

• Controle Rec-Selector

• Saída para fones de ouvido

Seção Pré-Amplificadora de Phono

• Relação Sinal/Ruído: 75dB (2,5mV de entrada, IHF-A)

•                                87dB (10mV de entrada, IHF-A)

• Precisão da equalização RIAA (30Hz - 20kHz): +/-1dB

• Distorção Harmônica: 0,06% (30Hz - 20kHz)

• Sensibilidade: 2,5mV

• Impedância de entrada: 47 K Ohms, 100pf

• Overload: 130mV

Seção Pré-Amplificadora de Linha

• Relação Sinal/Ruído: 97dB

• Resposta de Freqüência: 20Hz - 30kHz (+/-0,5dB)

• Distorção Harmônica: 0,04% (20Hz - 20kHz)

• Sensibilidade: 200mV

• Impedância de entrada: 50 K Ohms

Geral

• Alimentação: 120/220V (50/60Hz)

• Consumo: 350W (máx. sinal)

• Dimensões: 420 x 132 x 330 mm (LxAxP)

• Peso: 11,3 Kg

Veja o teste deste aparelho (revista Antenna Eletrônica em MAR/1983)

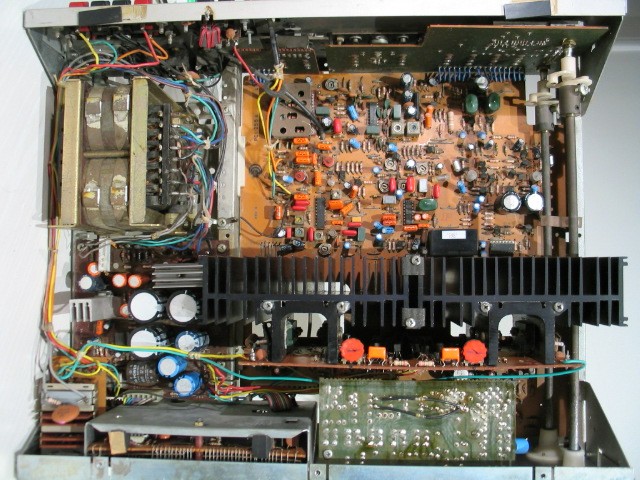

Detalhe interno do M-1660

(Clique na foto para ampliar)

Comentário do autor deste site:

"Definitivamente, o Model 1660 é o melhor e mais belo receiver
já lançado pela Gradiente até hoje! Lay-out harmonioso e funcional.
Bem construído, com circuito de amplificação Super-A que faz a diferença,
qualidade do som acima da média. Hoje em dia chega a ser um modelo raro,
difícil de ser encontrado no mercado de usados, pois quem possui um...

não vende por nada!"
