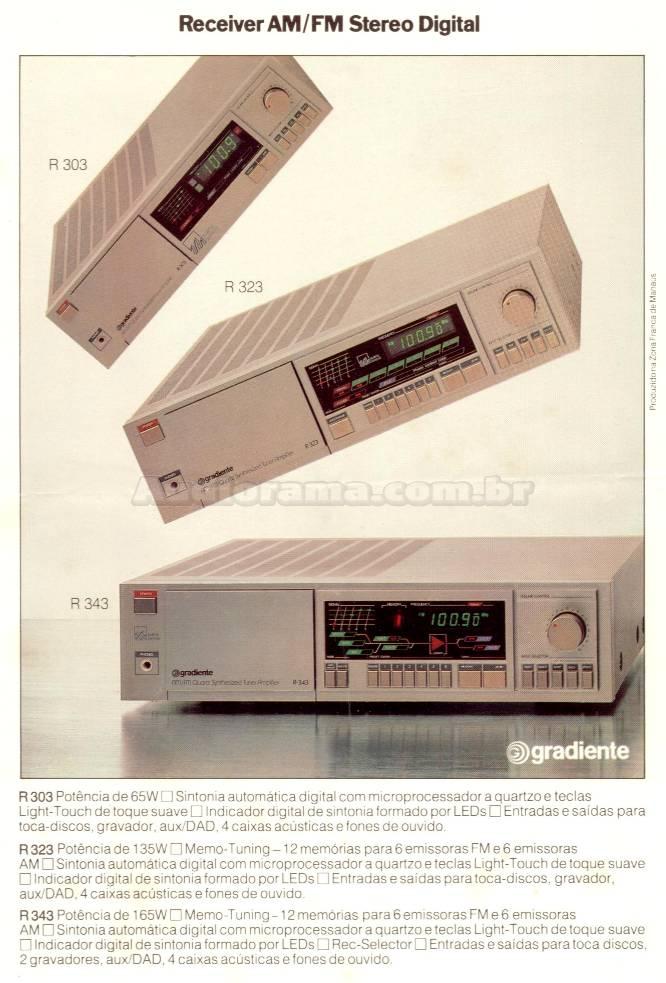

R-303, R-323 e R-343

Clique na foto para

ampliar a imagem







Gradiente: Receiver

Você está na seção MUSEU VIRTUAL do site. Não comercializamos estes equipamentos. As informações e imagens contidas nesta página servem apenas como referência. Para ver os equipamentos comercializados pela Audiorama acesse a nossa Loja Virtual.



Modelos

Página 4

ANTERIOR | PRÓXIMA





AM/FM Quartz Synthesized Tuner Amplifier DS-20





Especificações Técnicas



Potência de saída por canal

(?) 12W RMS (8 Ohms, 0,2% THD)



15W RMS (4 Ohms, 0,2% THD)



32,5W IHF (4 Ohms, 0,2% THD)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

20Hz - 30kHz (+/-0,1dB)

Distorção Harmônica Total (THD)

0,2% (8 Ohms, 1kHz)

Distorção por Intermodulação (IMD)

0,2% (8 Ohms, pot. máx.)

Fator de Amortecimento (Damping)

(?) 50 (1kHz, 8 Ohms)

Relação Sinal/Ruído

75dB Phono (RIAA 30Hz - 20kHz, +/-1,5dB)



85dB Line

Sensibilidade e Impedância

2,5mV / 47 k Ohms, 100pF (Phono Magnético)



200mV / 47 k Ohms (Line)

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness (-30dB)

+6dB a 100Hz, +4dB a 10kHz

Alimentação

110/220V (50/60Hz)

Consumo

(?) VA (sem sinal)



(?) VA (máx. sinal)

Dimensões

420 x 100 x 330 mm (LxAxP)

Peso

11,3 Kg

Ano

1983



Subir Subir



AM/FM Quartz Synthesized Tuner Amplifier DS-40



Super-Foto



Especificações Técnicas



Potência de saída por canal

25W RMS (8 Ohms, 0,1% THD)



28W RMS (4 Ohms, 0,1% THD)



67,5W IHF (4 Ohms, 0,3% THD)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

20Hz - 30kHz (+/-0,1dB)

Distorção Harmônica Total (THD)

0,3% (8 Ohms, 1kHz)

Distorção por Intermodulação (IMD)

0,1% (8 Ohms, pot. máx.)

Fator de Amortecimento (Damping)

50 (1kHz, 8 Ohms)

Relação Sinal/Ruído

75dB Phono (RIAA 30Hz - 20kHz, +/-1,5dB)



85dB Line

Sensibilidade e Impedância

2,5mV / 47 k Ohms, 100pF (Phono Magnético)



200mV / 47 k Ohms (Line)

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness (-30dB)

+6dB a 100Hz, +4dB a 10kHz

Alimentação

110/220V (50/60Hz)

Consumo

14,4VA (sem sinal)



174VA (máx. sinal)

Dimensões

420 x 100 x 330 mm (LxAxP)

Peso

(?) Kg

Ano

1983



Subir Subir



AM/FM Quartz Synthesized Tuner Amplifier R-303



Super-Foto



Especificações Técnicas



Potência de saída por canal

(?) 12W RMS (8 Ohms, 0,2% THD)



15W RMS (4 Ohms, 0,2% THD)



32,5W IHF (4 Ohms, 0,2% THD)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

20Hz - 30kHz (+/-0,1dB)

Distorção Harmônica Total (THD)

0,2% (8 Ohms, 1kHz)

Distorção por Intermodulação (IMD)

0,2% (8 Ohms, pot. máx.)

Fator de Amortecimento (Damping)

(?) 50 (1kHz, 8 Ohms)

Relação Sinal/Ruído

75dB Phono (RIAA 30Hz - 20kHz, +/-1,5dB)



85dB Line

Sensibilidade e Impedância

2,5mV / 47 k Ohms, 100pF (Phono Magnético)



200mV / 47 k Ohms (Line)

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness (-30dB)

+6dB a 100Hz, +4dB a 10kHz

Alimentação

110/220V (50/60Hz)

Consumo

(?) VA (sem sinal)



(?) VA (máx. sinal)

Dimensões

420 x 100 x 330 mm (LxAxP)

Peso

11,3 Kg

Ano

(?) 1983



Subir Subir

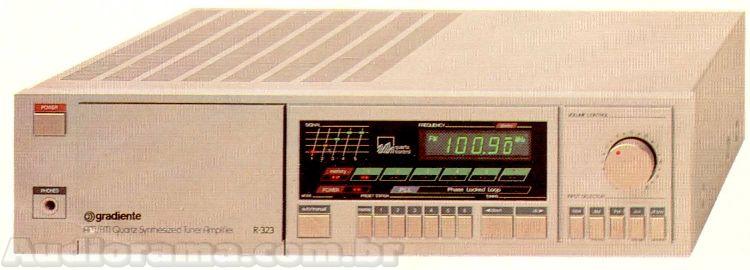

AM/FM Quartz Synthesized Tuner Amplifier R-323



Super-Foto



Especificações Técnicas



Potência de saída por canal

25W RMS (8 Ohms, 0,1% THD)



28W RMS (4 Ohms, 0,1% THD)



67,5W IHF (4 Ohms, 0,3% THD)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

20Hz - 30kHz (+/-0,1dB)

Distorção Harmônica Total (THD)

0,3% (8 Ohms, 1kHz)

Distorção por Intermodulação (IMD)

0,1% (8 Ohms, pot. máx.)

Fator de Amortecimento (Damping)

50 (1kHz, 8 Ohms)

Relação Sinal/Ruído

75dB Phono (RIAA 30Hz - 20kHz, +/-1,5dB)



85dB Line

Sensibilidade e Impedância

2,5mV / 47 k Ohms, 100pF (Phono Magnético)



200mV / 47 k Ohms (Line)

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness (-30dB)

+6dB a 100Hz, +4dB a 10kHz

Alimentação

110/220V (50/60Hz)

Consumo

14,4VA (sem sinal)



174VA (máx. sinal)

Dimensões

420 x 100 x 330 mm (LxAxP)

Peso

(?) Kg



Subir Subir

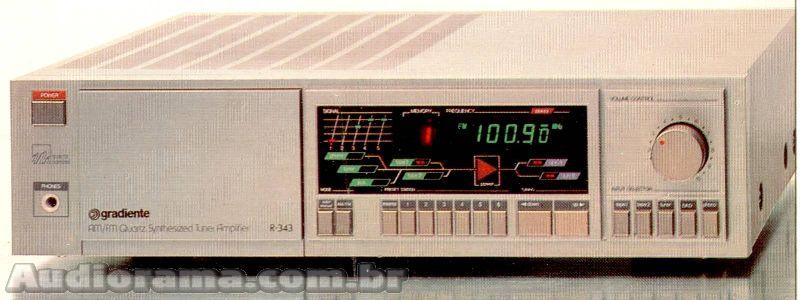

AM/FM Quartz Synthesized Tuner Amplifier R-343



Super-Foto



Especificações Técnicas



Potência de saída por canal

45W RMS (8 Ohms, 0,1% THD)



50W RMS (4 Ohms, 0,1% THD)



82,5W IHF (4 Ohms, 0,3% THD)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

20Hz - 30kHz (+/-0,1dB)

Distorção Harmônica Total (THD)

0,3% (8 Ohms, 1kHz)

Distorção por Intermodulação (IMD)

0,1% (8 Ohms, pot. máx.)

Fator de Amortecimento (Damping)

50 (1kHz, 8 Ohms)

Relação Sinal/Ruído

75dB Phono (RIAA 30Hz - 20kHz, +/-1,5dB)



85dB Line

Sensibilidade e Impedância

2,5mV / 47 k Ohms, 100pF (Phono Magnético)



200mV / 47 k Ohms (Line)

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness (-30dB)

+6dB a 100Hz, +4dB a 10kHz

Alimentação

110/220V (50/60Hz)

Consumo

32VA (sem sinal)



260VA (máx. sinal)

Dimensões

420 x 100 x 330 mm (LxAxP)

Peso

8 Kg

Subir Subir



AM/FM Quartz Synthesized Tuner Amplifier RC-II





Especificações Técnicas



Potência de saída por canal

45W RMS (8 Ohms, 0,1% THD)



50W RMS (4 Ohms, 0,1% THD)



82,5W IHF (4 Ohms, 0,3% THD)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

20Hz - 30kHz (+/-0,1dB)

Distorção Harmônica Total (THD)

0,3% (8 Ohms, 1kHz)

Distorção por Intermodulação (IMD)

0,1% (8 Ohms, pot. máx.)

Fator de Amortecimento (Damping)

50 (1kHz, 8 Ohms)

Relação Sinal/Ruído

75dB Phono (RIAA 30Hz - 20kHz, +/-1,5dB)



85dB Line

Sensibilidade e Impedância

2,5mV / 47 k Ohms, 100pF (Phono Magnético)



200mV / 47 k Ohms (Line)

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness (-30dB)

+6dB a 100Hz, +4dB a 10kHz

Alimentação

110/220V (50/60Hz)

Consumo

32VA (sem sinal)



260VA (máx. sinal)

Dimensões

452 x 100 x 330 mm (LxAxP)

Peso

8 Kg



^ RC-II com tampa fechada



^ RC-II com tampa aberta

Subir Subir



FM/AM Stereo Receiver SPECT-87





Especificações Técnicas



Potência de saída por canal

25W RMS (8 Ohms, 0,1% THD)



28W RMS (4 Ohms, 0,1% THD)



67,5W IHF (4 Ohms, 0,3% THD)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

20Hz - 30kHz (+/-0,1dB)

Distorção Harmônica Total (THD)

0,3% (8 Ohms, 1kHz)

Distorção por Intermodulação (IMD)

0,1% (8 Ohms, pot. máx.)

Fator de Amortecimento (Damping)

50 (1kHz, 8 Ohms)

Relação Sinal/Ruído

75dB Phono (RIAA 30Hz - 20kHz, +/-1,5dB)



85dB Line

Sensibilidade e Impedância

2,5mV / 47 k Ohms, 100pF (Phono Magnético)



200mV / 47 k Ohms (Line)

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness (-30dB)

+6dB a 100Hz, +4dB a 10kHz

Alimentação

110/220V (50/60Hz)

Consumo

14,4VA (sem sinal)



174VA (máx. sinal)

Dimensões

420 x 100 x 330 mm (LxAxP)

Peso

(?) Kg



Subir Subir



ANTERIOR | PRÓXIMA





Créditos Especiais:



 DS-20, DS-40, R-323, R-343, RC-II - Informações sobre a identificação dos modelos, por Wilson Kawano

R-303, R-323, R-343 - Fotos gentilmente cedidas por Clovis Laitano Santos
