Gradiente:
Tape-Deck
GR-400
Gravador de Rolo
CD-1655
Cassette Deck
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ CrO2 |
|
Alimentação |
110/220V
(60Hz) |
|
Ano |
1974 |
Subir
|
CD-1666
Cassette Deck
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ CrO2 |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,75
cm/s (1 7/8 ips) |
|
Avanço
e retrocesso rápido |
100
seg (C-60) |
|
Cabeças |
Cronius
(gravação/reprodução) |
|
|
Ferrite
(apagamento) |
|
Resposta
de Freqüência |
30Hz
- 16kHz (Norm) |
|
|
30Hz
- 19kHz (CrO2) |
|
Relação
Sinal/Ruído |
50dB
(NR off) |
|
Wow
& Flutter |
0,15%
(wRMS) |
|
Crosstalk
(Diafonia) |
60dB
(1 kHz) |
|
Separação
entre canais |
35dB
(1 kHz) |
|
Freqüência
de Bias
|
95kHz
CA |
|
Nível
de entrada
|
80mV |
|
Impedância
de entrada |
330
Ohms |
|
Nível
de saída |
1V |
|
impedância
de saída |
3,3
k Ohms |
|
Alimentação |
110/220V
(60Hz) |
|
Consumo |
30W |
|
Dimensões |
375
x 105 x 265 mm (LxAxP) |
|
Peso |
4,5
Kg |
|
Ano |
1974 |
Subir
|

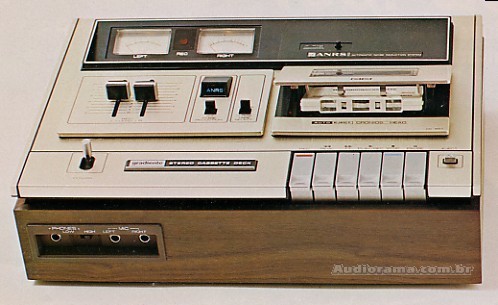

CD-1667
Cassette Deck
Super-Foto
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ CrO2 |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,8
cm/s (1 7/8 ips) |
|
Avanço
e retrocesso rápido |
100
seg (C-60) |
|
Cabeças |
Cronius
(gravação/reprodução) |
|
|
Ferrite
(apagamento) |
|
Redução
de Ruídos |
ANRS |
|
Resposta
de Freqüência |
30Hz
- 16kHz (Norm) |
|
|
30Hz
- 19kHz (CrO2) |
|
Relação
Sinal/Ruído |
50dB
(NR off) / 60dB (ANRS) |
|
Wow
& Flutter |
0,15%
(wRMS) |
|
Crosstalk
(Diafonia) |
60dB
(1 kHz) |
|
Separação
entre canais |
35dB
(1 kHz) |
|
Freqüência
de Bias
|
95kHz
CA |
|
Nível
de entrada
|
80mV |
|
Impedância
de entrada |
330
Ohms |
|
Nível
de saída |
1V |
|
impedância
de saída |
3,3
k Ohms |
|
Alimentação |
110/220V
(60Hz) |
|
Consumo |
30W |
|
Dimensões |
375
x 115 x 265 mm (LxAxP) |
|
Peso |
4,6
Kg |
|
Ano |
1974 |
Subir
|

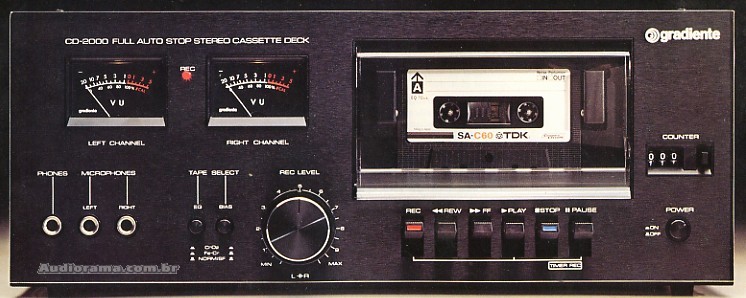

CD-2000
Cassette Deck
Super-Foto
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ FeCr / CrO2 |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,75
cm/s |
|
Cabeças |
Hard
Permalloy (gravação/reprodução) |
|
|
Ferrite
(apagamento) |
|
Resposta
de Freqüência |
20Hz
- 15kHz (Norm) |
|
|
20Hz
- 16kHz (CrO2)
|
|
Distorção
Harmônica Total (THD) |
1,3% |
|
Relação
Sinal/Ruído |
56dB
(NR off) |
|
Wow
& Flutter |
0,10%
(wRMS) |
|
Crosstalk
(Diafonia) |
65dB
(1 kHz) |
|
Separação
entre canais |
35dB
(1 kHz) |
|
Nível
de entrada
|
80mV |
|
Impedância
de entrada |
470
k Ohms |
|
Nível
de saída |
300mV |
|
impedância
de saída |
2,5
k Ohms |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
|
|
Dimensões |
390
x 157 x 259 mm (LxAxP) |
|
Peso |
4
Kg |
|
Ano |
1978 |
Subir
|
CD-2300
Cassette Deck
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ FeCr / CrO2 |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,75
cm/s |
|
Cabeças |
Hard
Permalloy (gravação/reprodução) |
|
|
Ferrite
(apagamento) |
|
Redução
de Ruídos |
Dolby
B |
|
Resposta
de Freqüência |
20Hz
- 15kHz (Norm) |
|
|
20Hz
- 16kHz (CrO2)
|
|
Distorção
Harmônica Total (THD) |
1,3% |
|
Relação
Sinal/Ruído |
56dB
(NR off) |
|
|
66dB
(Dolby B) |
|
Wow
& Flutter |
0,10%
(wRMS) |
|
Crosstalk
(Diafonia) |
65dB
(1 kHz) |
|
Separação
entre canais |
35dB
(1 kHz) |
|
Nível
de entrada
|
80mV |
|
Impedância
de entrada |
470
k Ohms |
|
Nível
de saída |
300mV |
|
impedância
de saída |
2,5
k Ohms |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
|
|
Dimensões |
390
x 157 x 259 mm (LxAxP) |
|
Peso |
4
Kg |
|
Ano |
1978 |
Subir
|
CD-2500
Cassette Deck
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ FeCr / CrO2 |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,75
cm/s |
|
Cabeças |
Sen-Alloy
(gravação/reprodução) |
|
|
Ferrite
(apagamento) |
|
Resposta
de Freqüência |
20Hz
- 15kHz (Norm) |
|
|
20Hz
- 16kHz (CrO2)
|
|
Distorção
Harmônica Total (THD) |
1,3% |
|
Relação
Sinal/Ruído |
56dB
(NR off) |
|
Wow
& Flutter |
0,09%
(wRMS) |
|
Crosstalk
(Diafonia) |
65dB
(1 kHz) |
|
Separação
entre canais |
35dB
(1 kHz) |
|
Nível
de entrada
|
80mV |
|
Impedância
de entrada |
100
k Ohms |
|
Nível
de saída |
0
- 350mV (variável) |
|
impedância
de saída |
5
k Ohms |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
|
|
Dimensões |
390
x 151 x 326 mm (LxAxP) |
|
Peso |
7,2
Kg |
|
Ano |
1977 |
Subir
|

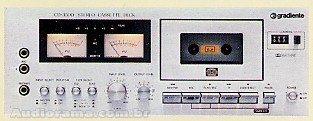

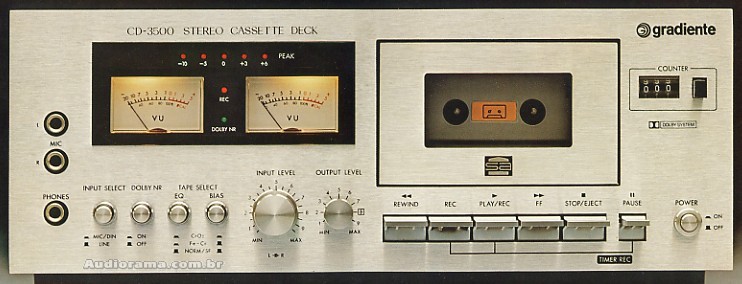

CD-3500
Cassette Deck
Super-Foto
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ FeCr / CrO2 |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,75
cm/s |
|
Cabeças |
Sen-Alloy
(gravação/reprodução) |
|
|
Ferrite
(apagamento) |
|
Redução
de Ruídos |
Dolby
B |
|
Resposta
de Freqüência |
20Hz
- 15kHz (Norm) |
|
|
20Hz
- 16kHz (CrO2)
|
|
Distorção
Harmônica Total (THD) |
1,3% |
|
Relação
Sinal/Ruído |
56dB
(NR off) |
|
|
66dB
(Dolby B) |
|
Wow
& Flutter |
0,09%
(wRMS) |
|
Crosstalk
(Diafonia) |
65dB
(1 kHz) |
|
Separação
entre canais |
35dB
(1 kHz) |
|
Nível
de entrada
|
80mV |
|
Impedância
de entrada |
100
k Ohms |
|
Nível
de saída |
0
- 350mV (variável) |
|
impedância
de saída |
5
k Ohms |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
|
|
Dimensões |
390
x 151 x 326 mm (LxAxP) |
|
Peso |
7,2
Kg |
|
Ano |
1977 |
Subir
|
CD-3500-E
Cassette Deck
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ FeCr / CrO2 |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,75
cm/s |
|
Cabeças |
Sen-Alloy
(gravação/reprodução) |
|
|
Ferrite
(apagamento) |
|
Redução
de Ruídos |
Dolby
B |
|
Resposta
de Freqüência |
20Hz
- 15kHz (Norm) |
|
|
20Hz
- 16kHz (CrO2)
|
|
Distorção
Harmônica Total (THD) |
1,3% |
|
Relação
Sinal/Ruído |
56dB
(NR off) |
|
|
66dB
(Dolby B) |
|
Wow
& Flutter |
0,09%
(wRMS) |
|
Crosstalk
(Diafonia) |
65dB
(1 kHz) |
|
Separação
entre canais |
35dB
(1 kHz) |
|
Nível
de entrada
|
80mV |
|
Impedância
de entrada |
100
k Ohms |
|
Nível
de saída |
0
- 350mV (variável) |
|
impedância
de saída |
5
k Ohms |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
|
|
Dimensões |
390
x 151 x 326 mm (LxAxP) sem alças
450
x 151 x 326 mm (LxAxP) com alças |
|
Peso |
7,2
Kg |
|
Ano |
1979 |
Subir
|
CD-1
Cassette Deck
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ FeCr / CrO2 |
|
Motor |
DC
com freqüência controlada |
|
Velocidade
da Fita |
4,75
cm/s |
|
Cabeças |
Sen-Alloy
(gravação/reprodução) |
|
|
2-Gap
(apagamento) |
|
Redução
de Ruídos |
Super-ANRS |
|
Resposta
de Freqüência |
30Hz
- 16kHz (Norm) |
|
|
30Hz
- 17kHz (CrO2)
|
|
Distorção
Harmônica Total (THD) |
1,2% |
|
Relação
Sinal/Ruído |
57dB
(NR off) |
|
|
67dB
(ANRS) |
|
Wow
& Flutter |
0,05%
(wRMS) |
|
Crosstalk
(Diafonia) |
65dB
(1 kHz) |
|
Separação
entre canais |
35dB
(1 kHz) |
|
Nível
de entrada
|
80mV |
|
Impedância
de entrada |
100
k Ohms |
|
Nível
de saída |
0
- 500mV (variável) |
|
impedância
de saída |
3,3
k Ohms |
|
Alimentação |
120V
(60Hz) |
|
Consumo |
30W |
|
Dimensões |
450
x 158 x 327 mm (LxAxP) com alças |
|
Peso |
9,9
Kg |
|
Ano |
1978 |
Subir
|
CD-2100
Cassette Deck
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ CrO2 |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,75
cm/s |
|
Cabeças |
Hard
Permalloy (gravação/reprodução) |
|
|
Ferrite
(apagamento) |
|
Resposta
de Freqüência |
20Hz
- 15kHz (Norm) |
|
|
20Hz
- 16kHz (CrO2)
|
|
Distorção
Harmônica Total (THD) |
1,3% |
|
Relação
Sinal/Ruído |
56dB
(NR off) |
|
Wow
& Flutter |
0,10%
(wRMS) |
|
Crosstalk
(Diafonia) |
65dB
(1 kHz) |
|
Separação
entre canais |
35dB
(1 kHz) |
|
Nível
de entrada
|
80mV |
|
Impedância
de entrada |
470
k Ohms |
|
Nível
de saída |
300mV |
|
impedância
de saída |
2,5
k Ohms |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
|
|
Dimensões |
420
x 157 x 259 mm (LxAxP) |
|
Peso |
4
Kg |
|
Ano |
1981 |
Subir
|
CD-2600
Cassette Deck
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ CrO2 |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,8
cm/s |
|
Cabeças |
Cronius
(gravação/reprodução) |
|
|
Ferrite
(apagamento) |
|
Resposta
de Freqüência |
30Hz
- 15kHz (Norm) |
|
|
30Hz
- 16kHz (CrO2)
|
|
Distorção
Harmônica Total (THD) |
1,4% |
|
Relação
Sinal/Ruído |
56dB
(NR off) |
|
Wow
& Flutter |
0,08%
(wRMS) |
|
Crosstalk
(Diafonia) |
|
|
Separação
entre canais |
|
|
Nível
de entrada
|
|
|
Impedância
de entrada |
|
|
Nível
de saída |
|
|
impedância
de saída |
|
|
Alimentação |
120/220V
(50/60Hz) |
|
Consumo |
|
|
Dimensões |
420
x 157 x 270 mm (LxAxP) |
|
Peso |
4,1
Kg |
|
Ano |
1981 |

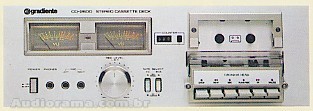

CD-2600
- 1ª versão, com VU's coloridos...
Subir
|
CD-2800
Cassette Deck
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ CrO2 / Metal |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,8
cm/s |
|
Cabeças |
Metaperm
(gravação/reprodução) |
|
|
Ferrite
2-Gap (apagamento) |
|
Redução
de Ruídos |
Dolby
B |
|
Resposta
de Freqüência |
30Hz
- 15kHz (Norm) |
|
|
30Hz
- 16kHz (CrO2)
|
|
|
30Hz
- 16kHz (Metal) |
|
Distorção
Harmônica Total (THD) |
1,4% |
|
Relação
Sinal/Ruído |
57dB
(NR off) |
|
|
67dB
(Dolby B) |
|
Wow
& Flutter |
0,08%
(wRMS) |
|
Crosstalk
(Diafonia) |
65dB
(1 kHz) |
|
Separação
entre canais |
|
|
Nível
de entrada
|
80mV |
|
Impedância
de entrada |
100
k Ohms |
|
Nível
de saída |
300mV |
|
impedância
de saída |
50
k Ohms |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
7,5W |
|
Dimensões |
420
x 157 x 270 mm (LxAxP) |
|
Peso |
4,1
Kg |
|
Ano |
1981 |
Tape Deck S-126 (CD-2800 com
painel grafite)
Subir
|
CD-3700
Cassette Deck
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ FeCr / CrO2 / Metal |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,8
cm/s |
|
Cabeças |
Sen-Alloy
(gravação/reprodução) |
|
|
Sen-Alloy
(apagamento) |
|
Redução
de Ruídos |
Dolby
B |
|
Resposta
de Freqüência |
15Hz
- 17kHz (Norm) |
|
|
15Hz
- 18kHz (CrO2)
|
|
|
15Hz
- 18kHz (Metal) |
|
Distorção
Harmônica Total (THD) |
1,3% |
|
Relação
Sinal/Ruído |
56dB
(NR off) |
|
|
66dB
(Dolby B) |
|
Wow
& Flutter |
0,06%
(wRMS) |
|
Crosstalk
(Diafonia) |
65dB
(1 kHz) |
|
Separação
entre canais |
|
|
Nível
de entrada
|
80mV |
|
Impedância
de entrada |
100
k Ohms |
|
Nível
de saída |
410mV |
|
impedância
de saída |
3
k Ohms |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
11W |
|
Dimensões |
420
x 140 x 300 mm (LxAxP) |
|
Peso |
5
Kg |
|
Ano |
1981 |
Subir
|
CD-4000
Cassette Deck
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ FeCr / CrO2 / Metal |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,8
cm/s |
|
Cabeças |
Sen-Alloy
(gravação/reprodução) |
|
|
Sen-Alloy
(apagamento) |
|
Redução
de Ruídos |
Dolby
B |
|
Resposta
de Freqüência |
15Hz
- 17kHz (Norm) |
|
|
15Hz
- 18kHz (CrO2)
|
|
|
15Hz
- 18kHz (Metal) |
|
Distorção
Harmônica Total (THD) |
1,3% |
|
Relação
Sinal/Ruído |
56dB
(NR off) |
|
|
66dB
(Dolby B) |
|
Wow
& Flutter |
0,06%
(wRMS) |
|
Crosstalk
(Diafonia) |
65dB
(1 kHz) |
|
Separação
entre canais |
|
|
Nível
de entrada
|
80mV |
|
Impedância
de entrada |
100
k Ohms |
|
Nível
de saída |
410mV |
|
impedância
de saída |
3
k Ohms |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
11W |
|
Dimensões |
420
x 140 x 300 mm (LxAxP) |
|
Peso |
5
Kg |
|
Ano |
1980
(1ª versão), 1981 (2ª versão) |
Super-Foto
CD-4000 - 1ª versão, com
"knobs" diferentes e
inscrição do modelo no topo do
painel
Subir
|
CD-4000-E
Cassette Deck
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ FeCr / CrO2 / Metal |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,8
cm/s |
|
Cabeças |
Sen-Alloy
(gravação/reprodução) |
|
|
Sen-Alloy
(apagamento) |
|
Redução
de Ruídos |
Dolby
B |
|
Resposta
de Freqüência |
15Hz
- 17kHz (Norm) |
|
|
15Hz
- 18kHz (CrO2)
|
|
|
15Hz
- 18kHz (Metal) |
|
Distorção
Harmônica Total (THD) |
1,3% |
|
Relação
Sinal/Ruído |
56dB
(NR off) |
|
|
66dB
(Dolby B) |
|
Wow
& Flutter |
0,06%
(wRMS) |
|
Crosstalk
(Diafonia) |
65dB
(1 kHz) |
|
Separação
entre canais |
|
|
Nível
de entrada
|
80mV |
|
Impedância
de entrada |
100
k Ohms |
|
Nível
de saída |
410mV |
|
impedância
de saída |
3
k Ohms |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
11W |
|
Dimensões |
420
x 140 x 300 mm (LxAxP) sem alças 450
x 140 x 300 mm (LxAxP) com alças |
|
Peso |
5
Kg |
|
Ano |
1982 |
Subir
|
CD-5500
Cassette Deck
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ FeCr / CrO2 / Metal |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,8
cm/s |
|
Cabeças |
Sen-Alloy
(gravação/reprodução) |
|
|
Sen-Alloy
(apagamento) |
|
Redução
de Ruídos |
Super-ANRS |
|
Resposta
de Freqüência |
15Hz
- 17kHz (Norm) |
|
|
15Hz
- 18kHz (CrO2)
|
|
|
15Hz
- 18kHz (Metal) |
|
Distorção
Harmônica Total (THD) |
1% |
|
Relação
Sinal/Ruído |
60dB
(NR off) |
|
|
70dB
(ANRS) |
|
Wow
& Flutter |
0,04%
(wRMS) |
|
Crosstalk
(Diafonia) |
65dB
(1 kHz) |
|
Separação
entre canais |
|
|
Nível
de entrada
|
78mV |
|
Impedância
de entrada |
100
k Ohms |
|
Nível
de saída |
0
- 300mV (variável) |
|
impedância
de saída |
3
a 6 k Ohms |
|
Alimentação |
120/220V
(50/60Hz) |
|
Consumo |
29W |
|
Dimensões |
420
x 120 x 300 mm (LxAxP) |
|
Peso |
6,8
Kg |
|
Ano |
1980
(1ª versão), 1981 (2ª versão) |
CD-5500 - 1ª versão, com VU's
coloridos... (lindo!)
Subir
|
CD-2
Cassette Deck
/ CD-5500E
Super-Foto
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ FeCr / CrO2 / Metal |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,8
cm/s |
|
Cabeças |
Sen-Alloy
(gravação/reprodução) |
|
|
Sen-Alloy
(apagamento) |
|
Redução
de Ruídos |
Super-ANRS |
|
Resposta
de Freqüência |
15Hz
- 17kHz (Norm) |
|
|
15Hz
- 18kHz (CrO2)
|
|
|
15Hz
- 18kHz (Metal) |
|
Distorção
Harmônica Total (THD) |
1% |
|
Relação
Sinal/Ruído |
60dB
(NR off) |
|
|
70dB
(ANRS) |
|
Wow
& Flutter |
0,04%
(wRMS) |
|
Crosstalk
(Diafonia) |
65dB
(1 kHz) |
|
Separação
entre canais |
|
|
Nível
de entrada
|
78mV |
|
Impedância
de entrada |
100
k Ohms |
|
Nível
de saída |
0
- 300mV (variável) |
|
impedância
de saída |
3
a 6 k Ohms |
|
Alimentação |
120/220V
(50/60Hz) |
|
Consumo |
29W |
|
Dimensões |
420
x 120 x 300 mm (LxAxP) sem alças 450
x 120 x 300 mm (LxAxP) com alças |
|
Peso |
6,8
Kg |
|
Ano |
1982 |
|
*Acessórios |
Controle
remoto com fio |
Subir
|
C-404
Cassette Deck
Super-Foto
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ CrO2 / Metal |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,76
cm/s |
|
Avanço
e retrocesso rápido |
90
seg. (Fita C-60) |
|
Cabeças |
Hi-B
Hard Permalloy (gravação/reprodução) |
|
|
Double-Gap
Ferrite
(apagamento) |
|
Redução
de Ruídos |
Não |
|
Resposta
de Freqüência |
20Hz
- 15kHz Norm |
|
|
20Hz
- 16kHz CrO2 |
|
|
20Hz
- 17kHz Metal |
|
Relação
Sinal/Ruído |
59dB |
|
Distorção
Harmônica Total (THD) |
0,9%
(1kHz) |
|
Freqüência
de polarização (Bias) |
105kHz |
|
Wow
& Flutter |
0,05%
(WRMS) |
|
Crosstalk
(Diafonia) |
54dB
(1kHz) |
|
Separação
entre canais |
38dB
(1kHz) |
|
Nível
de entrada |
75mV
/ 50 k Ohms |
|
Nível
de saída |
550mV
/ 50 k Ohms |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
20W |
|
Dimensões |
420
x 106 x 254 mm (LxAxP) |
|
Peso |
3,5
Kg |
Subir
|
C-414
Cassette Deck
/ DS-20
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ CrO2 / Metal |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,76
cm/s |
|
Avanço
e retrocesso rápido |
100
seg. (Fita C-60) |
|
Cabeças |
Hi-
B Hard Permalloy (gravação/reprodução) |
|
|
Double-Gap
Ferrite (apagamento) |
|
Redução
de Ruídos |
Não |
|
Resposta
de Freqüência |
20Hz
- 15kHz Norm |
|
|
20Hz
- 16kHz CrO2 |
|
|
20Hz
- 17kHz Metal |
|
Relação
Sinal/Ruído |
57dB |
|
Distorção
Harmônica Total (THD) |
1%
(1kHz) |
|
Freqüência
de polarização (Bias) |
95kHz |
|
Wow
& Flutter |
0,07%
(WRMS) |
|
Crosstalk
(Diafonia) |
55dB
(1kHz) |
|
Separação
entre canais |
38dB
(1kHz) |
|
Nível
de entrada |
80mV
/ 50 k Ohms |
|
Nível
de saída |
600mV
/ 50 k Ohms |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
25W |
|
Dimensões |
420
x 106 x 270 mm (LxAxP) |
|
Peso |
3,2
Kg |
|
Obs |
Outras
versões deste mesmo deck (C-414) DS-20
(painel champagne, sem Dolby) |
Subir
|
C-424
Cassette Deck
/ DS-40
Super-Foto
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ CrO2 / Metal |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,76
cm/s |
|
Avanço
e retrocesso rápido |
100
seg. (Fita C-60) |
|
Cabeças |
Hi-
B Hard Permalloy (gravação/reprodução) |
|
|
Double-Gap
Ferrite (apagamento) |
|
Redução
de Ruídos |
Dolby
B |
|
Resposta
de Freqüência |
20Hz
- 15kHz Norm |
|
|
20Hz
- 16kHz CrO2 |
|
|
20Hz
- 17kHz Metal |
|
Relação
Sinal/Ruído |
57dB
(NR off)
/ 66dB (Dolby B) |
|
Distorção
Harmônica Total (THD) |
1%
(1kHz) |
|
Freqüência
de polarização (Bias) |
95kHz |
|
Wow
& Flutter |
0,07%
(WRMS) |
|
Crosstalk
(Diafonia) |
55dB
(1kHz) |
|
Separação
entre canais |
38dB
(1kHz) |
|
Nível
de entrada |
80mV
/ 50 k Ohms |
|
Nível
de saída |
600mV
/ 50 k Ohms |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
25W |
|
Dimensões |
420
x 106 x 270 mm (LxAxP) |
|
Peso |
3,2
Kg |
|
Obs |
Outras
versões deste mesmo deck (C-424) DS-40
(painel champagne) |
Subir
|
C-444
Cassette Deck / DS-40
*(1ª versão)
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ CrO2 / Metal |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,76
cm/s |
|
Avanço
e retrocesso rápido |
90
seg. (Fita C-60) |
|
Cabeças |
Hi-
B Hard Permalloy (gravação/reprodução) |
|
|
Double-Gap
Ferrite
(apagamento) |
|
Redução
de Ruídos |
Dolby
B |
|
Resposta
de Freqüência |
20Hz
- 15kHz Norm |
|
|
20Hz
- 16kHz CrO2 |
|
|
20Hz
- 17kHz Metal |
|
Relação
Sinal/Ruído |
59dB
(NR off)
/ 68dB (Dolby B) |
|
Distorção
Harmônica Total (THD) |
0,9%
(1kHz) |
|
Freqüência
de polarização (Bias) |
105kHz |
|
Wow
& Flutter |
0,05%
(WRMS) |
|
Crosstalk
(Diafonia) |
54dB
(1kHz) |
|
Separação
entre canais |
38dB
(1kHz) |
|
Nível
de entrada |
75mV
/ 50 k Ohms |
|
Nível
de saída |
550mV
/ 50 k Ohms |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
20W |
|
Dimensões |
420
x 106 x 254 mm (LxAxP) |
|
Peso |
3,5
Kg |
|
Obs |
O
modelo C-444 é idêntico ao C-404 (foto acima), porém
o C-444 possui
Dolby-B que é acionado, neste caso, no botão do filtro MPX da
versão C-404. Outras
versões deste mesmo deck (C-444):
DS-40
integrava a 1ª versão do System DS-40 |
Subir
|
C-464
Cassette Deck
Super-Foto
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ CrO2 / Metal |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,76
cm/s |
|
Avanço
e retrocesso rápido |
90
seg. (Fita C-60) |
|
Cabeças |
Hi-
B Hard Permalloy (gravação/reprodução) |
|
|
Double-Gap
Ferrite
(apagamento) |
|
Redução
de Ruídos |
Dolby
B |
|
Resposta
de Freqüência |
20Hz
- 16kHz Norm |
|
|
20Hz
- 17kHz CrO2 |
|
|
20Hz
- 18kHz Metal |
|
Relação
Sinal/Ruído |
58dB
(NR off)
/ 65dB (Dolby B) |
|
Distorção
Harmônica Total (THD) |
0,9%
(1kHz) |
|
Freqüência
de polarização (Bias) |
105kHz |
|
Wow
& Flutter |
0,04%
(WRMS) |
|
Crosstalk
(Diafonia) |
53dB
(1kHz) |
|
Separação
entre canais |
38dB
(1kHz) |
|
Nível
de entrada |
75mV
/ 50 k Ohms |
|
Nível
de saída |
550mV
/ 50 k Ohms |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
25W |
|
Dimensões |
420
x 106 x 254 mm (LxAxP) |
|
Peso |
4,4
Kg |
Subir
|

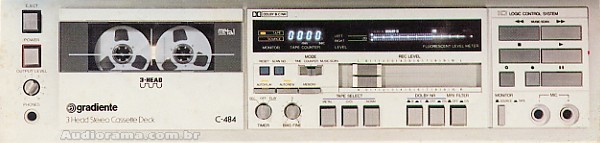

C-484
Cassette Deck
Super-Foto
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ CrO2 / Metal |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,76
cm/s |
|
Tempo
de avanço/retorno rápido |
88
seg. (Fita C60) |
|
Cabeças |
Hi
B Permalloy (gravação) |
|
|
Hi
B Permalloy (reprodução) |
|
|
Double-Gap
Ferrite
(apagamento) |
|
Redução
de Ruídos |
Dolby
B/C |
|
Resposta
de Freqüência |
20Hz
- 18kHz Norm |
|
|
20Hz
- 20kHz CrO2 |
|
|
20Hz
- 22kHz Metal |
|
Relação
Sinal/Ruído |
55dB
/ 64dB / 68dB (NR off / Dolby B / Dolby C) |
|
Distorção
Harmônica Total (THD) |
0,9%
(1kHz) |
|
Freqüência
de polarização (Bias) |
105kHz |
|
Wow
& Flutter |
0,04%
(WRMS) |
|
Crosstalk
(Diafonia) |
53dB
(1kHz) |
|
Separação
entre canais |
41dB
(1kHz) |
|
Nível
de entrada |
? |
|
Nível
de saída |
550mV
/ 50 k Ohms |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
27W |
|
Dimensões |
420
x 106 x 254 mm (LxAxP) |
|
Peso |
6
Kg |
Subir
|
D-II
Cassette Deck
Super-Foto
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ CrO2 / Metal |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,76
cm/s |
|
Tempo
de avanço/retorno rápido |
88
seg. (Fita C60) |
|
Cabeças |
Hi
B Permalloy (gravação) |
|
|
Hi
B Permalloy (reprodução) |
|
|
Double-Gap
Ferrite
(apagamento) |
|
Redução
de Ruídos |
Dolby
B/C |
|
Resposta
de Freqüência |
20Hz
- 18kHz Norm |
|
|
20Hz
- 20kHz CrO2 |
|
|
20Hz
- 22kHz Metal |
|
Relação
Sinal/Ruído |
55dB
/ 64dB / 68dB (NR off / Dolby B / Dolby C) |
|
Distorção
Harmônica Total (THD) |
0,9%
(1kHz) |
|
Freqüência
de polarização (Bias) |
105kHz |
|
Wow
& Flutter |
0,04%
(WRMS) |
|
Crosstalk
(Diafonia) |
53dB
(1kHz) |
|
Separação
entre canais |
41dB
(1kHz) |
|
Nível
de entrada |
? |
|
Nível
de saída |
550mV
/ 50 k Ohms |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
27W |
|
Dimensões |
450
x 106 x 254 mm (LxAxP) |
|
Peso |
6
Kg |
Super-Foto
Subir
|
SD-II
Cassette Deck
(SPECT-65
/ SPECT-76 / SPECT-87 / SPECT-90)
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ CrO2 / Metal |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,76
cm/s |
|
Avanço
e retrocesso rápido |
100
seg. (Fita C-60) |
|
Cabeças |
Hi-
B Hard Permalloy (gravação/reprodução) |
|
|
Double-Gap
Ferrite (apagamento) |
|
Redução
de Ruídos |
Dolby
B |
|
Resposta
de Freqüência |
20Hz
- 15kHz Norm |
|
|
20Hz
- 16kHz CrO2 |
|
|
20Hz
- 17kHz Metal |
|
Relação
Sinal/Ruído |
57dB
(NR off)
/ 66dB (Dolby B) |
|
Distorção
Harmônica Total (THD) |
1%
(1kHz) |
|
Freqüência
de polarização (Bias) |
95kHz |
|
Wow
& Flutter |
0,07%
(WRMS) |
|
Crosstalk
(Diafonia) |
55dB
(1kHz) |
|
Separação
entre canais |
38dB
(1kHz) |
|
Nível
de entrada |
80mV
/ 50 k Ohms |
|
Nível
de saída |
600mV
/ 50 k Ohms |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
25W |
|
Dimensões |
450
x 106 x 270 mm (LxAxP) modelo SD-II 420
x 106 x 270 mm (LxAxP) modelos SPECT 65/76/87/90 |
|
Peso |
3,2
Kg |
|
Obs |
Outras
versões deste mesmo deck SD-II SPECT
65 (painel grafite) *sem
Dolby B SPECT
76 (painel grafite) SPECT
87 (painel grafite) SPECT
90 (painel preto) |
 Stereo
Cassete Deck SPECT 65
 Stereo
Cassete Deck SPECT 87
Subir
|
D-475
Cassette Deck
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ CrO2 / Metal |
|
Motor |
CC
com comando eletrônico |
|
Velocidade
da Fita |
4,76
cm/s |
|
Avanço
e retrocesso rápido |
100
seg. (Fita C-60) |
|
Cabeças |
Hard Permalloy
(gravação/reprodução) |
|
|
Dual Gap
Ferrite (apagamento) |
|
Redução
de Ruídos |
Dolby
B |
|
Resposta
de Freqüência |
20Hz
- 17kHz Norm |
|
|
20Hz
- 17kHz CrO2 |
|
|
20Hz
- 18kHz Metal |
|
Relação
Sinal/Ruído |
55dB
(NR off)
/ 64dB (Dolby B) |
|
Distorção
Harmônica Total (THD) |
1%
(1kHz) |
|
Wow
& Flutter |
0,07%
(JIS "A" WTD) |
|
Crosstalk
(Diafonia) |
53dB
(1kHz) |
|
Nível
de entrada |
80mV
/ 50 k Ohms |
|
Nível
de saída |
500mV
/ 10 k Ohms |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
20A |
|
Dimensões |
340
x 119 x 280 mm (LxAxP) |
|
Peso |
4,6
Kg |
|
Obs |
Tape-Deck Auto-Reverse |
Subir
|
ADD-3.0
Cassette Deck
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ CrO2 / Metal |
|
Motor |
CC
com governador eletrônico |
|
Velocidade
da Fita |
4,8
cm/s |
|
Avanço
e retrocesso rápido |
100
seg. (Fita C-60) |
|
Cabeças |
Metaperm
(gravação/reprodução) |
|
|
Double-Gap
Ferrite (apagamento) |
|
Redução
de Ruídos |
Dolby
B/C |
|
Resposta
de Freqüência |
20Hz
- 16kHz Norm |
|
|
20Hz
- 17kHz CrO2 |
|
|
20Hz
- 17kHz Metal |
|
Relação
Sinal/Ruído |
58dB
(NR off)
/ 68dB (Dolby B) / 78dB (Dolby C) |
|
Distorção
Harmônica Total (THD) |
1%
(1kHz) |
|
Wow
& Flutter |
0,08%
(WRMS) |
|
Crosstalk
(Diafonia) |
60dB
(1kHz) |
|
Separação
entre canais |
40dB
(1kHz) |
|
Nível
de entrada |
80mV
/ 50 k Ohms |
|
Nível
de saída |
300mV
/ 5 k Ohms |
|
Alimentação |
110/127/230V
(50/60Hz) |
|
Consumo |
18W |
|
Dimensões |
435
x 133 x 280 mm (LxAxP) |
|
Peso |
4,5
Kg |
Subir
|
ADD-4.0
Cassette Deck
|
Subir
|

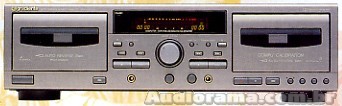

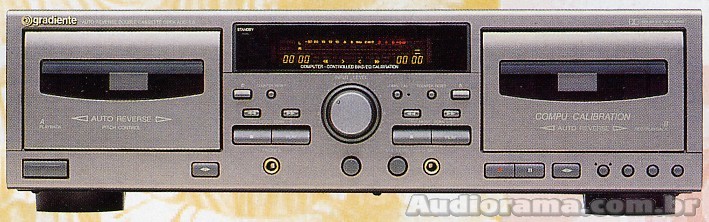

Auto
Reverse Double Cassette Deck ADD-5.0
Super-Foto
|
Subir
|

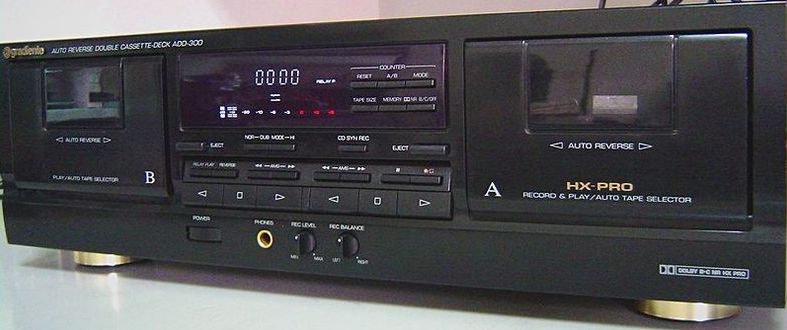

Auto Reverse Double
Cassette-Deck ADD-300
Super-Foto
|
Especificações
Técnicas
|
Fitas compatíveis |
Normal /
CrO2 / Metal
(seleção
automática de polarização e equalização) |
|
Mecanismo |
Motores
DC com controle eletrônico, detecção automática de ponto
(detecta o tempo da fita automaticamente) |
|
Velocidade da Fita |
4,76 cm/s |
|
Avanço e
retrocesso rápido |
100 seg.
(Fita C-60) |
|
Cabeças |
Deck A -
1 cabeça de apagamento e 1 cabeça de gravação/reprodução
(Rotativa para a função auto-reverse)
Deck B - 1 cabeça de reprodução (Rotativa para a função
auto-reverse) |
|
Sistema de trilhas |
4
trilhas, 2 canais |
|
Redução de Ruídos |
Dolby B e
C (com MPX para filtragem dinâmica de altas freqüências durante
a gravação) |
|
Resposta de
Freqüência |
20Hz -
16,5kHz Normal |
|
|
20Hz -
17,5kHz CrO2 |
|
|
20Hz -
18,5kHz Metal |
|
Relação
Sinal/Ruído |
57dB (NR
off) / 66dB (Dolby B) |
|
Distorção
Harmônica Total (THD) |
>1% (a
333Hz, 0dB REC, fita normal) |
|
Freqüência de
polarização (Bias) |
Controlada dinamicamente pelo sistema HX-Pro. |
|
Wow & Flutter |
0,35% (Unweighted
CCIR/ARM) |
|
Crosstalk (Diafonia) |
? |
|
Separação entre
canais |
>40dB |
|
Nível de entrada |
100mV /
1,5Kohms |
|
Nível de saída |
500mV /
1,5Kohms |
|
Alimentação |
120/220V
(50/60Hz) |
|
Consumo |
16W |
|
Dimensões |
440 x 125
x 245 mm (LxAxP) |
|
Peso |
5,2 Kg |
|
Obs |
HX-Pro é
uma técnica de extensão de faixa dinâmica patenteado pela Bang &
Olufsen.
Dolby B e
Dolby C são sistemas de redução de ruídos patenteados pela Dolby
Laboratories.
Todas são marcas licenciadas através da Dolby Laboratories
Licensing Corp. |
Subir
|
|
Créditos
Especiais:
|
|
ADD-300
Especificações técnicas enviadas por
Claudio H.
Picolo |
|
|
ADD-300 Foto gentilmente cedidas por
Wanderley Ferreira |
|
|
As fotos desta
página foram gentilmente cedidas por Walter
Ullmann |
|
Copyright
© 2003-2004 - Audiorama! - Todos os direitos reservados
|
