Gradiente: Processador de Sinal

Você está na seção MUSEU VIRTUAL do site. Não comercializamos estes equipamentos. As informações e imagens contidas nesta página servem apenas como referência. Para ver os equipamentos comercializados pela Audiorama acesse a nossa Loja Virtual.



Crossover (Divisor de freqüência)

Equalizador

Mixer (Misturador de sinal)

Pré-Amplificador

Reverberador





Stereo Eletronic Crossover CX-II





Subir Subir

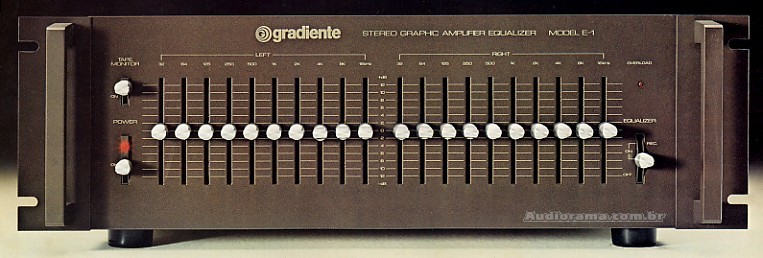

Stereo Graphic Amplifier Equalizer Model E-1 / E-1C



Super-Foto



Especificações Técnicas



Seção Equalizadora

10 faixas por canal (1 oitava), sendo:

32Hz, 64Hz, 125Hz, 250Hz, 500Hz,

1kHz, 2kHz, 4kHz, 8kHz, 16kHz

Gama de ajuste

+/- 12dB

Resposta de Freqüência

20Hz - 20Khz (+/-0,5dB)



5Hz - 80Khz (+/-3dB)

Distorção Harmônica Total (THD)

0,04% (2V de saída, 20Hz a 20Khz)

Relação Sinal/Ruído

90dB

Separação entre canais

-

Impedância de Entrada

50 K Ohms

Impedância de Saída

330 Ohms

Saída nominal

-

Saída máxima

7,5V (1Khz) Controles no plano

Overload (luz indicadora)

sinal acima de 7,0V em qualqer canal

Alimentação

120/220V

Consumo

8W

Dimensões

390* x 154 x 330 mm (LxAxP) *sem alças

Peso

5,8 Kg (líquido), 6,8 Kg (bruto)





Obs: Diferenças de acabamento

E-1..... painel na cor marrom (linha System One)

E-1C... painel em alumínio (aço escovado)



Detalhe interno do E-1

Subir Subir



Stereo Frequency Equalizer E-II / ES-10 / EQ-90





Especificações Técnicas



Seção Equalizadora

10 faixas por canal (1 oitava), sendo:

32Hz, 64Hz, 125Hz, 250Hz, 500Hz,

1kHz, 2kHz, 4kHz, 8kHz, 16kHz

Gama de ajuste

+/- 12dB

Resposta de Freqüência

20Hz - 20Khz (+/-0,5dB)



5Hz - 100Khz (+/-3dB)

Distorção Harmônica Total (THD)

0,03% (2V de saída, 20Hz a 20Khz)

Relação Sinal/Ruído

100dB

Separação entre canais

-

Impedância de Entrada

50 K Ohms

Impedância de Saída

330 Ohms

Perda de inserção

0dB (controles no plano)

Saída nominal

2V

Saída máxima

maior que 8V (1kHz, THD 0.05%)

Overload (luz indicadora)

sinal acima de 8,0V em qualqer canal

Alimentação

120/220V

Consumo

8W

Dimensões

420 x 88 x 280 mm (LxAxP)

Peso

4,3 Kg (líquido), 5,3 Kg (bruto)





Obs: Diferenças de acabamento

E-II...... painel na cor grafite (linha Esotech)

ES-10... painel em alumínio (aço escovado)

EQ-90... painel na cor preta

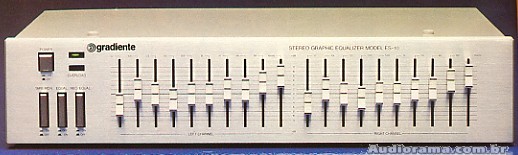

Stereo Frequency Equalizer ES-10



Super-Foto



Super-Foto



Detalhe interno do E-II

Subir Subir

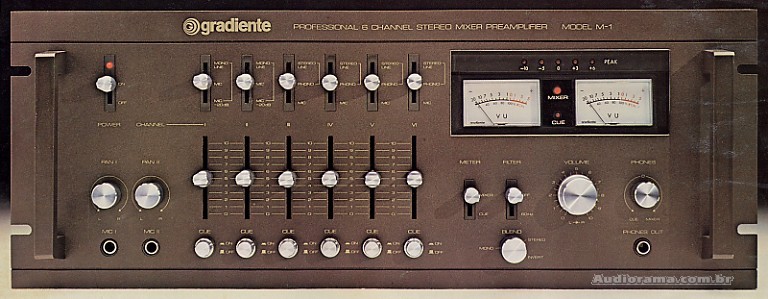

Professional 6 Channel Mixer Model M-1



Super-Foto



Especificações Técnicas



Seção Misturadora

  • 6 canais, sendo: 2 mono para Mic/Line + 4 estéreo Phono/Line/Mic)

  • Tensão nominal de saída: 1,5 VAC

  • Tensão máxima de saída: 8 VAC

  • Impedância de saída: 600 Ohms

  • Carga máxima aplicável: 3 K Ohms

  • Low-Filter: -6dB a 60Hz (12dB/oitava)

  • Controle "Panorama" (Left-Right): Atuando nos canais I e II

  • Controle "Blend" (Stereo-Mono-Invert): Atua sobre a saída do mixer

Seção Amplificadora de Fones

  • Permite escuta independente ou simultânea dos 6 canais

  • Potência nominal: 5mW

  • Potência máxima: 25mW

  • Impedância: 8 a 16 Ohms

  • Resposta de Freqüência: 10Hz - 100Khz (-1dB)

  • Distorção Harmônica (THD): 0,05% (5mW/8 Ohms, 1Khz)

Seção Amplificadora de Linha

  • Relação Sinal/Ruído: 76dB

  • Separação entre canais: 50dB (1 Khz)

  • Resposta de Freqüência: 18Hz - 100Khz (-1dB)

  • Distorção Harmônica: 0,08% (20Hz - 20Khz)

  • Distorção por Intermodulação: 0,03%

  • Sensibilidade: 200mV

  • Impedância de entrada: 50 K Ohms

Seção Pré-Amplificadora de Phono

  • Relação Sinal/Ruído: 65dB (3mV de entrada, sem ponderação)

  •                               75dB (10mV de entrada, sem ponderação)

  •                               85dB (10mV de entrada, com ponderação "A")

  • Separação entre canais: 60dB (1 Khz)

  • Resposta de Freqüência: 20Hz - 20Khz (+/-0,8dB)

  • Precisão da equalização RIAA: +/- 0,8dB

  • Distorção Harmônica: 0,1% (20Hz - 20Khz)

  • Sensibilidade: 3mV

  • Impedância de entrada: 47 K Ohms, 150pf

  • Overload: 150mV a 1 Khz

Seção Pré-Amplificadora de Microfone

  • Tipo de circuito: entrada balanceada eletronicamente (sem balanceador)

  • Rejeição de ruído de modo comum (CMRR): 50dB

  • Resposta de Freqüência: 20Hz - 40Khz (1 dB)

  • Distorção Harmônica: 0,1% (20Hz - 20Khz / 250mV de saída)

  • Relação Sinal/Ruído: 63dB (2,3mV de entrada, sem ponderação)

  •                               75dB (10mV de entrada, sem ponderação)

  •                               80dB (10mV de entrada, com ponderação "A")

  • Separação entre canais: 60dB (1 Khz)

  • Sensibilidade: 2,3mV

  • Impedância de entrada: 2 K Ohms

  • Overload: 120mV

Geral

  • Alimentação: 100-127V ou 200-250V (50/60Hz)

  • Consumo: 13W (sem sinal), 14W (máx. sinal)

  • Dimensões: 480 x 178 x 170 mm (LxAxP)

  • Peso: 5,5 Kg

Subir Subir



Professional Reference Preamplifier Model P-1





Especificações Técnicas

  • Entradas de Áudio: 7 (sendo 2 Phono, 2 Tape, 2 Auxiliar, 1 Tuner)

  • Mixer integrado ao seletor de entradas I e II

  • Meter (VU, PEAK, HOLD): Barra de LED's em 12 segmentos (de 3 em 3 dB)

  • Tensão nominal de saída: 1,5 VAC

  • Tensão máxima de saída: 24 VAC

  • Impedância de saída: 100 Ohms

  • Carga máxima aplicável: 600 Ohms

  • Controle de tonalidade: Graves +/- 10dB a 50Hz ou 100Hz (turnover)

  •                                    Médios +/- 5,5dB a 1Khz

  •                                    Agudos +/- 10dB a 10Khz ou 20Khz (turnover)

  • Loudness (-30dB): +8dB a 50Hz, +5dB a 10Khz

  • Hi-Cut: -3dB a 10Khz (12dB/oitava)

  • Lo-Cut: -6dB a 50Hz (12dB/oitava)

  • Filtro subsônico: -8dB a 10Hz (12dB/oitava)

  • Test Tone (Ruído de teste): 700Hz / 3V

  • Mute: -20dB

Seção Amplificadora de Fones

  • Potência nominal: 25mW / 8 Ohms

  • Potência máxima: 60mW / 8 Ohms

  • Impedância: 8 a 16 Ohms

  • Resposta de Freqüência: 30Hz - 80Khz (-3dB)

  • Distorção Harmônica (THD): 0,05% (25mW/8 Ohms, 1Khz)

Seção Amplificadora de Linha

  • Relação Sinal/Ruído: 90dB (200mV de entrada)

  • Separação entre canais: 50dB (1Khz)

  • Resposta de Freqüência: 20Hz - 20Khz (+/-0,2dB)

  • Distorção Harmônica: 0,01% (20Hz - 20Khz)

  • Sensibilidade: 200mV

  • Impedância de entrada: 50 K Ohms

Seção Pré-Amplificadora de Phono

  • Relação Sinal/Ruído: 76dB (3mV de entrada, sem ponderação)

  •                                88dB (10mV de entrada, sem ponderação)

  •                                96dB (10mV de entrada, com ponderação "A")

  • Resposta de Freqüência: 20Hz - 20Khz (+/-0,5dB)

  • Precisão da equalização RIAA: +/- 0,5dB

  • Distorção Harmônica: 0,02% (20Hz - 20Khz)

  • Sensibilidade: 2,5mV

  • Impedância de entrada: 47 K Ohms, 150pf (ajustáveis internamente)

  • Overload: 300mV

Geral

  • Alimentação: 100-127V ou 200-250V (50/60Hz)

  • Consumo: 30W (sem sinal), 35W (máx. sinal)

  • Dimensões: 480 x 178 x 350 mm (LxAxP)

  • Peso: 9,1 Kg



Veja matéria publicada na Revista SOM TRÊS

Subir Subir



Stereo Control Pre-Amplifier P-II





Subir Subir

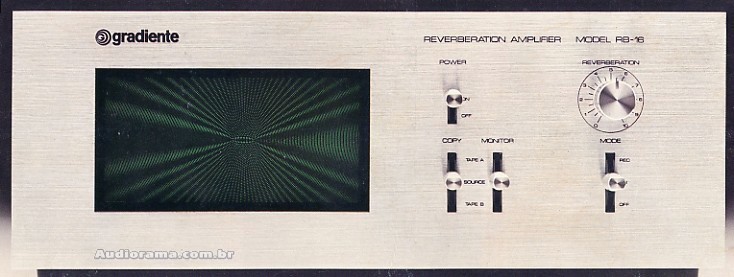

Reverberation Amplifier Model RB-16



Super-Foto



Subir Subir



Este site está em constante desenvolvimento.

Mais informações poderão ser incluídas a qualquer tempo.





Créditos Especiais:



 ES-10 - Informações técnicas enviadas por Christiano de Araújo
