Gradiente:
Tuner
(Sintonizador)
Você está na seção
MUSEU VIRTUAL do site. Não
comercializamos estes equipamentos. As informações e imagens
contidas nesta página servem apenas como referência. Para ver os
equipamentos comercializados pela Audiorama acesse a nossa
Loja Virtual.
Sintonizador
Transistor FMS
Ano
de fabricação: 1967
|
Subir
 |
Sintonizador
FM Estéreo TS-12
Super-Foto
|
Subir
|
Phase
Locked Loop Stereo Tuner STR-700
Super-Foto
Raríssimo
modelo de sintonizador Gradiente. Utilizava o mesmo chassi e
gabinete dos receivers STR-1050/1250.
|
Subir
|

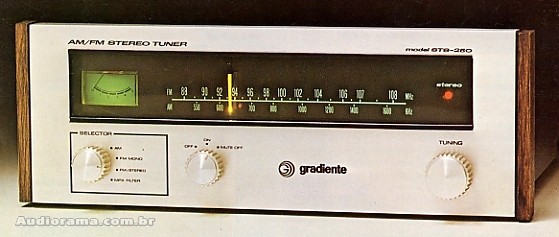

AM/FM
Stereo Tuner STS-250
Super-Foto
|
Especificações
Técnicas
|
Faixa
de sintonia FM |
88
- 108MHz |
|
Sensibilidade |
1,8uV
(mono) |
|
Relação
de captura |
? |
|
Seletividade |
? |
|
Separação
de canais |
30dB
(1kHz) |
|
Nível
de Muting |
? |
|
Relação Sinal/Ruído |
60dB |
|
Rejeição
de F.I. |
? |
|
Rejeição
de Imagem |
? |
|
Rejeição
de Espúrios |
? |
|
Resposta
de freqüência |
? |
|
Distorção
Harmônica Total (THD) |
0,8% |
|
Faixa
de sintonia AM |
530
- 1640MHz |
|
Sensibilidade |
50uV |
|
Nível
de Saída / Impedância |
200mV
/ 10 k Ohms |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
20W |
|
Dimensões |
330
x 120 x 280 mm (LxAxP) |
|
Peso |
4,3
Kg |
Subir
|

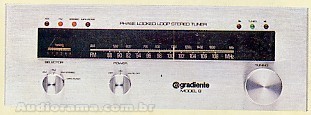

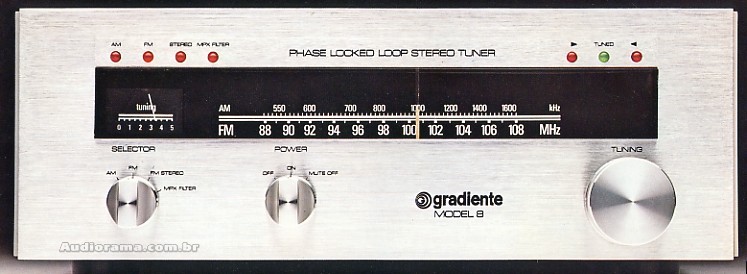

Phase
Locked Loop Stereo Tuner MODEL
8
Super-Foto
|
Especificações
Técnicas
|
Faixa
de sintonia FM |
88
- 108MHz |
|
Sensibilidade |
1,8uV
(mono) / 3,0uV (stereo) |
|
Relação
de captura |
? |
|
Seletividade |
60dB |
|
Separação
de canais |
40dB
(1kHz) |
|
Nível
de Muting |
3,0uV |
|
Relação Sinal/Ruído |
60dB |
|
Rejeição
de F.I. |
50 |
|
Rejeição
de Imagem |
70 |
|
Rejeição
de Espúrios |
- |
|
Resposta
de freqüência |
? |
|
Distorção
Harmônica Total (THD) |
1% |
|
Faixa
de sintonia AM |
530
- 1640MHz |
|
Sensibilidade |
200uV |
|
Nível
de Saída / Impedância |
450mV
/ 10 k Ohms |
|
Alimentação |
117/220V
(50/60Hz) |
|
Consumo |
20W |
|
Dimensões |
330
x 120 x 280 mm (LxAxP) |
|
Peso |
4,3
Kg |
Subir
|

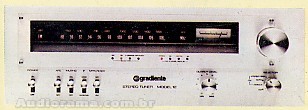

Stereo
Tuner MODEL
12
Super-Foto
|
Especificações
Técnicas
|
Faixa
de sintonia FM |
88
- 108MHz |
|
Sensibilidade
(30dB) |
2,0uV
(mono) / 2,5uV (stereo) "Wide" |
|
|
1,8uV
(mono) / 2,5uV (stereo) "Narrow" |
|
Sensibilidade
(50dB) |
3,0uV
(mono) / 2,5uV (stereo) "Wide" |
|
|
2,0uV
(mono) / 2,2uV (stereo) "Narrow" |
|
Relação
de captura |
1,5dB
(65dBf) |
|
Seletividade |
17dB
(canal adjacente) "Wide" |
|
|
46dB
(canal adjacente) "Narrow" |
|
|
46dB
(canal alternado) "Wide" |
|
|
65dB
(canal alternado) "Narrow" |
|
Separação
de canais |
40dB
(1kHz), 35dB (entre 100Hz e 10kHz) |
|
Muting |
45dB
(sem sinal) |
|
Relação Sinal/Ruído |
67dB
(mono) / 64dB (stereo) "Wide" |
|
|
67dB
(mono) / 64dB (stereo) "Narrow" |
|
Rejeição
de F.I. |
85dB |
|
Rejeição
de Imagem |
70dB |
|
Rejeição
de Espúrios |
85dB |
|
Rejeição
de AM |
50dB |
|
Resposta
de freqüência |
50Hz
- 15kHz (+/-0,5dB) |
|
|
20Hz
- 16kHz (+/-1,5dB) |
|
Distorção
Harmônica Total (THD) |
0,12%
(mono) / 0,15% (stereo) "Wide" |
|
|
0,35%
(mono) / 0,5% (stereo) "Narrow" |
|
Faixa
de sintonia AM |
530
- 1650MHz |
|
Sensibilidade
(20dB) |
200uV |
|
Nível
de Saída / Impedância |
2V
RMS (variável) / 580mV (encoded) |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
10W |
|
Dimensões |
420
x 149 x 364 mm (LxAxP) |
|
Peso |
7,5
Kg |
|
Ano |
1980 |
Subir
|
Stereo
Tuner MODEL
T-1
Super-Foto
|
Especificações
Técnicas
|
Faixa
de sintonia FM |
88
- 108MHz |
|
Sensibilidade
(30dB) |
2,0uV
(mono) / 2,5uV (stereo) "Wide" |
|
|
1,8uV
(mono) / 2,5uV (stereo) "Narrow" |
|
Sensibilidade
(50dB) |
3,0uV
(mono) / 2,5uV (stereo) "Wide" |
|
|
2,0uV
(mono) / 2,2uV (stereo) "Narrow" |
|
Relação
de captura |
1,5dB
(65dBf) |
|
Seletividade |
17dB
(canal adjacente) "Wide" |
|
|
46dB
(canal adjacente) "Narrow" |
|
|
46dB
(canal alternado) "Wide" |
|
|
65dB
(canal alternado) "Narrow" |
|
Separação
de canais |
40dB
(1kHz), 35dB (entre 100Hz e 10kHz) |
|
Muting |
45dB
(sem sinal) |
|
Relação Sinal/Ruído |
67dB
(mono) / 64dB (stereo) "Wide" |
|
|
67dB
(mono) / 64dB (stereo) "Narrow" |
|
Rejeição
de F.I. |
85dB |
|
Rejeição
de Imagem |
70dB |
|
Rejeição
de Espúrios |
85dB |
|
Rejeição
de AM |
50dB |
|
Resposta
de freqüência |
50Hz
- 15kHz (+/-0,5dB) |
|
|
20Hz
- 16kHz (+/-1,5dB) |
|
Distorção
Harmônica Total (THD) |
0,12%
(mono) / 0,15% (stereo) "Wide" |
|
|
0,35%
(mono) / 0,5% (stereo) "Narrow" |
|
Faixa
de sintonia AM |
530
- 1650MHz |
|
Sensibilidade
(20dB) |
200uV |
|
Nível
de Saída / Impedância |
2V
RMS (variável) / 580mV (encoded) |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
10W |
|
Dimensões |
420
x 149 x 364 mm (LxAxP) |
|
Peso |
7,5
Kg |
|
Ano |
1980 |
|
Obs |
O
MODEL T-1 é o mesmo aparelho MODEL
12,
porém com painel escuro (marrom) e decodificador Dolby para
recepçãp FM. |
Subir
|
FM/AM
Quartz Synthesized Stereo Tuner
T-275

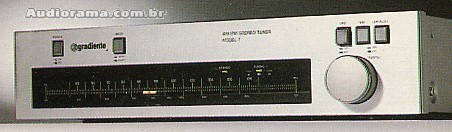

AM/FM
Stereo Tuner MODEL
7 / 7L
Super-Foto
|
Especificações
Técnicas
|
Faixa
de sintonia FM |
88
- 108MHz |
|
Sensibilidade |
1,8uV
(mono) / 3,0uV (stereo) |
|
Relação
de captura |
? |
|
Seletividade |
60dB |
|
Separação
de canais |
40dB
(1kHz) |
|
Nível
de Muting |
3,0uV |
|
Relação Sinal/Ruído |
60dB |
|
Rejeição
de F.I. |
50 |
|
Rejeição
de Imagem |
70 |
|
Rejeição
de Espúrios |
- |
|
Resposta
de freqüência |
30Hz
- 15kHz (+/-1dB) |
|
Distorção
Harmônica Total (THD) |
0,35%
(mono) / 0,5% (stereo) |
|
Faixa
de sintonia AM |
530
- 1640MHz |
|
Sensibilidade |
200uV |
|
Nível
de Saída / Impedância |
? |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
? |
|
Dimensões |
422
x 94 x 330 mm (LxAxP) |
|
Peso |
? |
|
Obs |
O
Model 7L da Gradiente era
exclusivo para exportação com a marca Garrard. Além das
tradicionais faixas de sintonia FM/AM este modelo possuía sintonia
LW e um botão a mais no painel frontal. |
Subir
|

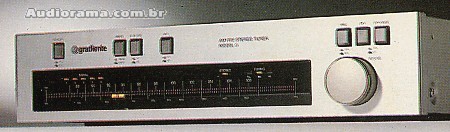

AM/FM
Stereo Tuner MODEL
9 / 9L
Super-Foto
|
Especificações
Técnicas
|
Faixa
de sintonia FM |
88
- 108MHz |
|
Sensibilidade |
1,8uV
(mono) / 3,0uV (stereo) |
|
Relação
de captura |
? |
|
Seletividade |
60dB |
|
Separação
de canais |
40dB
(1kHz) |
|
Nível
de Muting |
3,0uV |
|
Relação Sinal/Ruído |
60dB |
|
Rejeição
de F.I. |
50 |
|
Rejeição
de Imagem |
70 |
|
Rejeição
de Espúrios |
- |
|
Resposta
de freqüência |
30Hz
- 15kHz (+/-1dB) |
|
Distorção
Harmônica Total (THD) |
0,35%
(mono) / 0,5% (stereo) |
|
Faixa
de sintonia AM |
530
- 1640MHz |
|
Sensibilidade |
200uV |
|
Nível
de Saída / Impedância |
? |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
? |
|
Dimensões |
422
x 94 x 330 mm (LxAxP) |
|
Peso |
? |
|
Obs |
O
Model 9L da Gradiente era
exclusivo para exportação com a marca Garrard. Além das
tradicionais faixas de sintonia FM/AM este modelo possuía sintonia
LW e um botão a mais no painel frontal. |
Subir
|
AM/FM
Quartz Lock Synthesized Tuner MODEL
16
|
Especificações
Técnicas
|
Faixa
de sintonia FM |
87,5
- 108MHz |
|
Sensibilidade
(30dB) |
1,9uV
(mono) / 4,0uV (stereo) |
|
Sensibilidade
(50dB) |
5,3uV
(mono) / 5,5uV (stereo) |
|
Relação
de captura |
1,5dB
(1mV) |
|
Seletividade |
60dB
(canal alternado) |
|
Separação
de canais |
45dB
(1kHz) |
|
Nível
de Muting |
2,0uV |
|
Muting |
45dB
(sem sinal) |
|
Relação Sinal/Ruído |
60dB |
|
Rejeição
de F.I. |
75dB
(1mV) |
|
Rejeição
de Imagem |
75dB
(1mV) |
|
Rejeição
de Espúrios |
75dB
(1mV) |
|
Resposta
de freqüência |
50Hz
- 15kHz (+/-0,5dB) |
|
Distorção
Harmônica Total (THD) |
0,2%
(mono) / 0,3% (stereo) |
|
Faixa
de sintonia AM |
530
- 1620MHz (step 10kHz) |
|
Sensibilidade |
250uV
(1MHz) |
|
Distorção
Harmônica Total (THD) |
1%
(1kHz, 74dBuV/m) |
|
Nível
de Saída / Impedância |
2V
RMS (variável) / 580mV (encoded) |
|
Alimentação |
120/220V
(50/60Hz) |
|
Consumo |
25W |
|
Dimensões |
422
x 94 x 330 mm (LxAxP) |
|
Peso |
? |
Subir
|
AM/FM
Quartz Lock Synthesized Tuner T-II
Super-Foto
|
Especificações
Técnicas
|
Faixa
de sintonia FM |
87,5
- 108MHz |
|
Sensibilidade
(30dB) |
1,9uV
(mono) / 4,0uV (stereo) |
|
Sensibilidade
(50dB) |
5,3uV
(mono) / 5,5uV (stereo) |
|
Relação
de captura |
1,5dB
(1mV) |
|
Seletividade |
60dB
(canal alternado) |
|
Separação
de canais |
45dB
(1kHz) |
|
Nível
de Muting |
2,0uV |
|
Muting |
45dB
(sem sinal) |
|
Relação Sinal/Ruído |
60dB |
|
Rejeição
de F.I. |
75dB
(1mV) |
|
Rejeição
de Imagem |
75dB
(1mV) |
|
Rejeição
de Espúrios |
75dB
(1mV) |
|
Resposta
de freqüência |
50Hz
- 15kHz (+/-0,5dB) |
|
Distorção
Harmônica Total (THD) |
0,2%
(mono) / 0,3% (stereo) |
|
Faixa
de sintonia AM |
530
- 1620MHz (step 10kHz) |
|
Sensibilidade |
250uV
(1MHz) |
|
Distorção
Harmônica Total (THD) |
1%
(1kHz, 74dBuV/m) |
|
Nível
de Saída / Impedância |
2V
RMS (variável) / 580mV (encoded) |
|
Alimentação |
120/220V
(50/60Hz) |
|
Consumo |
25W |
|
Dimensões |
422
x 94 x 330 mm (LxAxP) |
|
Peso |
? |
|
Obs |
MODEL 16 e T-II
são o mesmo aparelho, porém o T-II possui painel
escuro. |
Subir
|
Este
site está em constante desenvolvimento. Mais
informações poderão ser incluídas a qualquer tempo.
|
