Gradiente:
Esotech
-
P-II
Pré-Amplificador
-
HA-II
Amplificador de Potência
-
A-II
Amplificador de Potência
-
IA-II
Amplificador Integrado
-
RC-II
Receiver
-
CX-II
Divisor de Freqüência
-
E-II
Equalizador
-
T-II
Sintonizador
-
D-II
Cassette Deck
-
SD-II
Cassette Deck
|
|
P-II
Stereo Control Pre-Amplifier
|
Subir
|
HA-II
DC Active Servo Loop High Power Amplifier
|
Especificações
Técnicas
|
Potência
de saída
por canal |
170W
RMS (8 Ohms, 0,04% THD, 20Hz - 20kHz) |
|
|
250W
RMS (4 Ohms, 0,06% THD, 20Hz - 20kHz) |
|
|
180W
(8 Ohms, Pot. máx. contínua*) |
|
|
290W
(4 Ohms, Pot. máx. contínua*) |
|
|
210W
(8 Ohms, Pot. máx. dinâmica**) |
|
|
370W
(4 Ohms, Pot. máx. dinâmica**) |
|
|
500W
(2 Ohms, Pot. máx. dinâmica**) |
|
Potência
de saída (BTL) mono |
500W
RMS (8 Ohms, 0,09% THD, 20Hz - 20kHz) |
|
Impedância
de saída |
4
a 16 Ohms |
|
Resposta de
Freqüência |
10Hz
- 20kHz ( 1 Watt, 8 Ohms) +/-0,2dB |
|
|
5Hz
- 100kHz ( 1 Watt, 8 Ohms) -3dB |
|
Distorção
Harmônica Total (THD)
|
0,04%
(8 ohms, 20Hz a 20kHz)
|
|
|
0,06%
(4 ohms, 20Hz a 20kHz)
|
|
|
0,09%
(BTL, 20Hz a 20kHz)
|
|
Distorção
por Intermodulação |
0,03%
SMPTE, 8 Ohms (60Hz, 7kHz 4:1) |
|
|
0,05%
SMPTE, 4 Ohms (60Hz, 7kHz 4:1) |
|
|
0,02%
IHF, 8 Ohms (19kHz + 20kHz) |
|
|
0,04%
IHF, 4 Ohms (19kHz + 20kHz) |
|
Fator de Amortecimento (Damping) |
150
(1kHz, 8 Ohms) |
|
Slew-rate |
30V/us
(20kHz, 8 Ohms) |
|
Relação
Sinal/Ruído |
95dB
(1W) |
|
|
117dB
(170W) |
|
Separação
entre canais |
80dB
(1kHz) |
|
Sensibilidade |
80mV
para 1W (?) |
|
|
1V
para 170W |
|
Impedância
de entrada |
25k
ohms |
|
Alimentação |
110-120/220-240V
(50/60Hz) |
|
Consumo |
50W
(sem sinal) |
|
|
490W
(máx. sinal) |
|
Dimensões |
452
x 167 x 374 mm (LxAxP) |
|
Peso |
19,5
Kg |
*Potência Máxima Contínua, tangente ao clipamento, dois canais
operando.
**Potência
Dinâmica: Potência máxima por canal, por curto período de tempo
(Picos).
Potência de saída "BTL": Ligação em ponte (bridge), saída
mono. Neste modo de operação a impedância mínima para ligação das
caixas deverá ser 8 ohms.
Subir
|
A-II
Active Servo Loop Power Amplifier
|
Especificações
Técnicas
|
Potência
de saída
por canal |
80W
RMS (8 Ohms, 0,04% THD, 20Hz - 20kHz) |
|
|
95W
(8 Ohms, Pot. máx. contínua*) |
|
(Ver
observação abaixo)> |
127W
(8 Ohms, Pot. máx. dinâmica**) |
|
> |
210W
(4 Ohms, Pot. máx. dinâmica**) |
|
> |
280W
(2 Ohms, Pot. máx. dinâmica**) |
|
Impedância
de saída |
8
Ohms*** |
|
Resposta de
Freqüência |
20Hz
- 20kHz (1 Watt, 8 Ohms) +/-0,2dB |
|
|
10Hz
- 400kHz (1 Watt, 8 Ohms) -3dB |
|
Distorção
Harmônica Total (THD)
|
0,04%
(Potência nominal, 8 Ohms)
|
|
Distorção
por Intermodulação |
0,03%
SMPTE (60Hz, 7kHz 4:1) |
|
|
0,04%
IHF (19kHz + 20kHz) |
|
Fator de Amortecimento (Damping) |
90
(1kHz, 8 Ohms) |
|
Slew-rate |
28V/us |
|
Relação
Sinal/Ruído |
90dB
(1W) |
|
|
110dB
(80W) |
|
Separação
entre canais |
80dB
(1kHz) |
|
Sensibilidade |
120mV
para 1W |
|
|
1V
para 80W |
|
Impedância
de entrada |
18k
ohms |
|
Alimentação |
110-120/220-240V
(50/60Hz) |
|
Consumo |
30W
(sem sinal) |
|
|
340W
(máx. sinal) |
|
Dimensões |
452
x 93 x 270 mm (LxAxP) |
|
Peso |
11
Kg |
*Potência Máxima Contínua, tangente ao clipamento, dois canais
operando.
**Potência
Dinâmica: Potência máxima por canal, por curto período de tempo
(Picos).
***Impedância
mínima recomendada para ligação das caixas. (Nunca deverá ser inferior a 8 ohms)
Obs:
O manual de instrução do A-II recomenda claramente a impedância mínima
de 8 Ohms para as caixas acústicas, no entanto, o mesmo manual
cita informação de potências em outras impedâncias (4 Ohms e 2 Ohms),
mas na verdade são potências "dinâmicas" e não contínuas
"RMS", isto é, são somente picos de potência momentâneos,
por um curto período, quando a impedância do sistema cai para 4 ou até
2 Ohms.
O
uso de caixas acústicas com impedâncias de 4 Ohms não é
recomendado, mas neste caso deve-se usar o bom senso e evitar altas
potências, sob pena de danificar o amplificador.
Subir
|
IA-II
Stereo Integrated Amplifier
|
Especificações
Técnicas
|
Potência
de saída
por canal |
38W
RMS (8 Ohms, 0,09% THD, 20Hz - 20kHz) |
|
|
44W
RMS (4 Ohms, 0,2% THD, 20Hz - 20kHz) |
|
|
47W
(8 Ohms, Pot. máx. contínua*) |
|
|
63W
(4 Ohms, Pot. máx. contínua*) |
|
|
58W
(8 Ohms, Pot. máx. dinâmica**) |
|
|
94W
(4 Ohms, Pot. máx. dinâmica**) |
|
Impedância
de saída |
4
a 16 Ohms |
|
Resposta de
Freqüência |
20Hz
- 20kHz (1 Watt, 8 Ohms) +1dB |
|
|
10Hz
- 70kHz (1 Watt, 8 Ohms) +1, -3dB |
|
Distorção
Harmônica Total (THD)
|
0,09%
(8 ohms, 20Hz a 20kHz)
|
|
|
0,2%
(4 ohms, 20Hz a 20kHz)
|
|
Distorção
por Intermodulação |
0,09%
SMPTE, 8 Ohms (60Hz, 7kHz 4:1) |
|
|
0,2%
SMPTE, 4 Ohms (60Hz, 7kHz 4:1) |
|
Fator de Amortecimento (Damping) |
130
(1kHz, 8 Ohms) |
|
Slew-rate |
9,1V/us
(20kHz, 8 Ohms) |
|
Relação
Sinal/Ruído |
74dB
(Phono) 2,5mV |
|
|
86dB
(Phono) 10mV |
|
|
90dB
(Line) |
|
|
65dB
(Mic) |
|
Separação
entre canais |
- |
|
Sensibilidade
e Impedâncias |
2,5mV
/ 47k ohms (Phono) |
|
|
200mV
/ 30k ohms (Line) |
|
|
2mV
/ 1k ohms (Mic) |
|
Phono
Overload |
150mV
(1kHz) |
|
Equalização
Phono (curva RIAA)
|
20Hz
- 20kHz (+/-2dB) |
|
Distorção
Harmônica
|
0,09%
(Phono) |
|
|
0,09%
(Mic) |
|
Controle
de tonalidade
|
+/-10dB
a 100Hz (Graves) |
|
|
+/-10dB
a 10kHz (Agudos) |
|
Loudness
(-30dB) |
+7dB
a 100Hz, +4dB a 10kHz |
|
Hi-Cut |
-6dB
a 10kHz (12dB/oitava) |
|
Lo-Cut |
-6dB
a 60Hz (12dB/oitava) |
|
Mute |
-20dB |
|
Alimentação |
120/220V
(50/60Hz) |
|
Consumo |
20W
(sem sinal) |
|
|
165W
(máx. sinal) |
|
Dimensões |
452
x 93 x 270 mm (LxAxP) |
|
Peso |
- |
*Potência Máxima Contínua, tangente ao clipamento, dois canais
operando.
**Potência
Dinâmica: Potência máxima por canal, por curto período de tempo
(Picos).
Subir
|
RC-II
FM/AM Quartz-Synthesized Receiver
|
Especificações
Técnicas
|
Potência
de saída
por canal |
45W
RMS (8 Ohms, 0,1% THD) |
|
|
50W
RMS (4 Ohms, 0,1% THD) |
|
|
82,5W
IHF (4 Ohms, 0,3% THD) |
|
Impedância
de saída |
4
a 16 Ohms |
|
Resposta de
Freqüência |
20Hz
- 30kHz (+/-0,1dB) |
|
Distorção
Harmônica Total (THD) |
0,3%
(8 Ohms, 1kHz) |
|
Distorção
por Intermodulação (IMD) |
0,1%
(8 Ohms, pot. máx.) |
|
Fator de Amortecimento (Damping) |
50
(1kHz, 8 Ohms) |
|
Relação
Sinal/Ruído |
75dB
Phono (RIAA 30Hz - 20kHz, +/-1,5dB) |
|
|
85dB
Line |
|
Sensibilidade
e Impedância |
2,5mV
/ 47 k Ohms, 100pF (Phono Magnético) |
|
|
200mV
/ 47 k Ohms (Line) |
|
Controle
de tonalidade |
+/-10dB
a 100Hz (Graves) |
|
|
+/-10dB
a 10kHz (Agudos) |
|
Loudness
(-30dB) |
+6dB
a 100Hz, +4dB a 10kHz |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
32VA
(sem sinal) |
|
|
260VA
(máx. sinal) |
|
Dimensões |
452
x 106 x 300 mm (LxAxP) |
|
Peso |
8
Kg |
Subir
|
CX-II
Stereo Eletronic Crossover
|
Subir
|
E-II
Stereo Frequency Equalizer
|
Especificações
Técnicas
|
Seção
Equalizadora |
10
faixas por canal (1 oitava), sendo:
32Hz,
64Hz, 125Hz, 250Hz, 500Hz,
1kHz,
2kHz, 4kHz, 8kHz, 16kHz |
|
Gama
de ajuste |
+/-
12dB |
|
Resposta
de Freqüência |
20Hz
- 20Khz (+/-0,5dB)
|
|
|
5Hz -
100Khz (+/-3dB)
|
|
Distorção
Harmônica Total (THD) |
0,03% (2V de saída, 20Hz a 20Khz)
|
|
Relação
Sinal/Ruído |
100dB
|
|
Separação
entre canais |
- |
|
Impedância
de Entrada |
50 K Ohms |
|
Impedância
de Saída |
330
Ohms |
|
Perda
de inserção |
0dB
(controles no plano) |
|
Saída
nominal |
2V |
|
Saída
máxima |
maior
que 8V (1kHz, THD 0.05%) |
|
Overload
(luz indicadora) |
sinal acima de
8,0V em qualqer canal
|
|
Alimentação |
120/220V |
|
Consumo |
8W |
|
Dimensões |
420 x
88 x 280 mm (LxAxP) |
|
Peso |
4,3 Kg (líquido),
5,3 Kg (bruto) |
Super-Foto
Detalhe
interno do E-II
Subir
|
T-II
Stereo AM/FM Quartz-Lock Synthesized Tuner
|
Especificações
Técnicas
|
Faixa
de sintonia FM |
87,5
- 108MHz |
|
Sensibilidade
(30dB) |
1,9uV
(mono) / 4,0uV (stereo) |
|
Sensibilidade
(50dB) |
5,3uV
(mono) / 5,5uV (stereo) |
|
Relação
de captura |
1,5dB
(1mV) |
|
Seletividade |
60dB
(canal alternado) |
|
Separação
de canais |
45dB
(1kHz) |
|
Nível
de Muting |
2,0uV |
|
Muting |
45dB
(sem sinal) |
|
Relação Sinal/Ruído |
60dB |
|
Rejeição
de F.I. |
75dB
(1mV) |
|
Rejeição
de Imagem |
75dB
(1mV) |
|
Rejeição
de Espúrios |
75dB
(1mV) |
|
Resposta
de freqüência |
50Hz
- 15kHz (+/-0,5dB) |
|
Distorção
Harmônica Total (THD) |
0,2%
(mono) / 0,3% (stereo) |
|
Faixa
de sintonia AM |
530
- 1620MHz (step 10kHz) |
|
Sensibilidade |
250uV
(1MHz) |
|
Distorção
Harmônica Total (THD) |
1%
(1kHz, 74dBuV/m) |
|
Nível
de Saída / Impedância |
2V
RMS (variável) / 580mV (encoded) |
|
Alimentação |
120/220V
(50/60Hz) |
|
Consumo |
25W |
|
Dimensões |
422
x 94 x 330 mm (LxAxP) |
|
Peso |
? |
Super-Foto
Subir
|

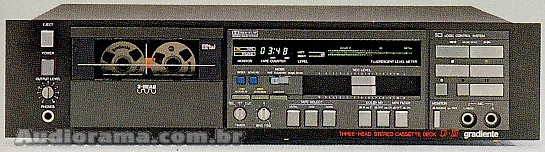

D-II
3-Head Stereo Cassette Deck
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ FeCr / CrO2 / Metal |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,76
cm/s |
|
Tempo
de avanço/retorno rápido |
88
seg. (Fita C60) |
|
Cabeças |
Hi
B Permalloy (gravação) |
|
|
Hi
B Permalloy (reprodução) |
|
|
Double-Gap
Ferrite
(apagamento) |
|
Redução
de Ruídos |
Dolby
B/C |
|
Resposta
de Freqüência |
20Hz
- 18kHz Norm |
|
|
20Hz
- 20kHz CrO2 |
|
|
20Hz
- 22kHz Metal |
|
Relação
Sinal/Ruído |
55dB
/ 64dB / 68dB (NR off / Dolby B / Dolby C) |
|
Distorção
Harmônica Total (THD) |
0,9%
(1kHz) |
|
Freqüência
de polarização (Bias) |
105kHz |
|
Wow
& Flutter |
0,04%
(WRMS) |
|
Crosstalk
(Diafonia) |
53dB
(1kHz) |
|
Separação
entre canais |
41dB
(1kHz) |
|
Nível
de entrada |
? |
|
Nível
de saída |
550mV
/ 50 k Ohms |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
27W |
|
Dimensões |
450
x 106 x 254 mm (LxAxP) |
|
Peso |
6
Kg |
Super-Foto
Subir
|
SD-II Stereo Cassette Deck
|
Especificações
Técnicas
|
Fitas
compatíveis |
Norm
/ CrO2 / Metal |
|
Motor |
DC
com governador eletrônico |
|
Velocidade
da Fita |
4,76
cm/s |
|
Avanço
e retrocesso rápido |
100
seg. (Fita C-60) |
|
Cabeças |
Hi-
B Hard Permalloy (gravação/reprodução) |
|
|
Double-Gap
Ferrite (apagamento) |
|
Redução
de Ruídos |
Dolby
B |
|
Resposta
de Freqüência |
20Hz
- 15kHz Norm |
|
|
20Hz
- 16kHz CrO2 |
|
|
20Hz
- 17kHz Metal |
|
Relação
Sinal/Ruído |
57dB
(NR off)
/ 66dB (Dolby B) |
|
Distorção
Harmônica Total (THD) |
1%
| | |
