Polyvox: Amplificador


Você está na seção MUSEU VIRTUAL do site. Não comercializamos estes equipamentos. As informações e imagens contidas nesta página servem apenas como referência. Para ver os equipamentos comercializados pela Audiorama acesse a nossa Loja Virtual.



Modelos

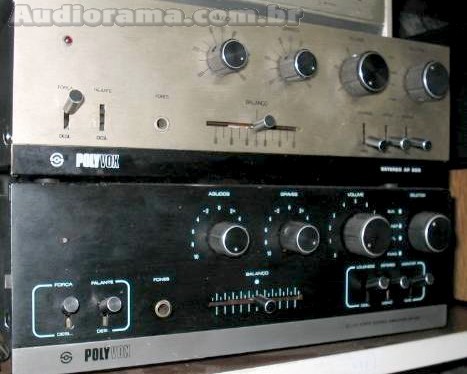

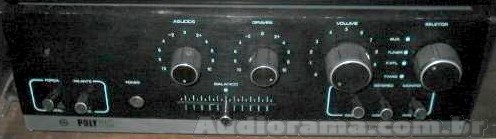

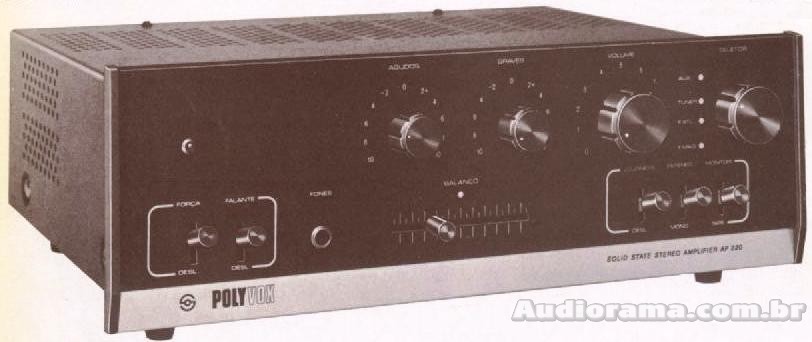

Stereo Amplifier AP-220



Super-Fotos



Especificações Técnicas



Potência de saída por canal

18W RMS (8 Ohms)



25W IHF (4 Ohms)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

20Hz - 40kHz (+2dB)

Distorção Harmônica Total (THD)

0,2% (1kHz, 1W)



0,2% (1kHz, Pot. Máx.)

Distorção por Intermodulação (IMD)

0,2% (1kHz, 1W)



0,2% (1kHz, Pot. Máx.)

Fator de Amortecimento (Damping)

50 (8 Ohms)

Relação Sinal/Ruído

60dB (Phono)



70dB (Line)

Sensibilidade e Impedância

3,5 mV / 50 k Ohms (Phono)



150mV / 100 k Ohms (Line)

Separação entre canais

50dB

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness

+8dB a 100Hz, +4dB a 10kHz

Alimentação

110/220V (50/60Hz)

Consumo

22W (sem sinal)



132W (máx. sinal)

Dimensões

327 x 117 x 270 mm (LxAxP)

Peso

4,8 Kg

Ano

?

Subir Subir

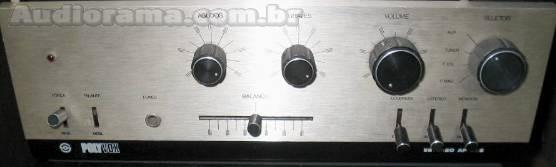

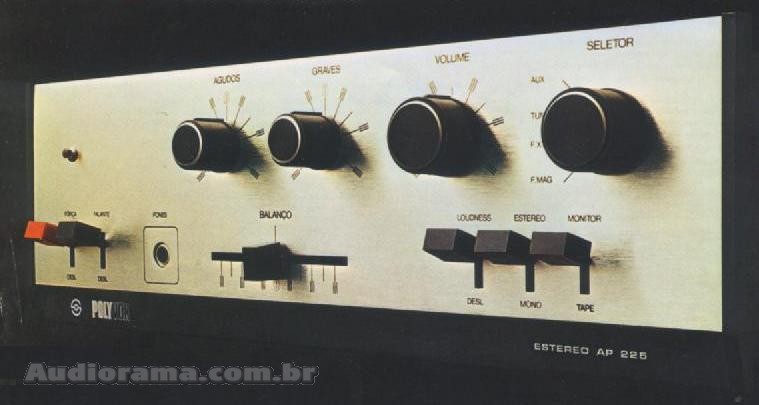

Stereo Amplifier AP-225



Super-Fotos



Especificações Técnicas



Potência de saída por canal

25W RMS (8 Ohms)



35W RMS (4 Ohms)



37,5W IHF (8 Ohms)



47,5W IHF (4 Ohms)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

20Hz - 50kHz (+/-2dB)

Distorção Harmônica Total (THD)

0,1% (-3dB)



0,2% (Pot. Máx.)

Distorção por Intermodulação (IMD)

0,1% (-3dB)



0,2% (Pot. Máx.)

Fator de Amortecimento (Damping)

50 (8 Ohms)

Relação Sinal/Ruído

65dB (Phono)



75dB (Line)

Sensibilidade e Impedância

3 mV / 50 k Ohms (Phono)



200mV / 100 k Ohms (Line)

Separação entre canais

60dB

Controle de tonalidade

+/-12dB a 100Hz (Graves)



+/-12dB a 10kHz (Agudos)

Loudness

+8dB a 50Hz

Alimentação

110/220V (50/60Hz)

Consumo

44W (sem sinal)



132W (máx. sinal)

Dimensões

327 x 117 x 270 mm (LxAxP)

Peso

4,95 Kg

Ano

1975

Subir Subir

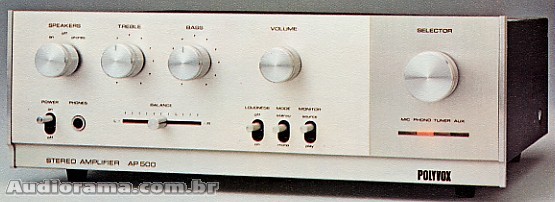

Stereo Amplifier AP-500



Super-Foto



Especificações Técnicas



Potência de saída por canal

*12W ou 13W RMS (8 Ohms) Potência efetiva



*13W ou 17W RMS (4 Ohms) Potência efetiva



*17,5W ou 20W IHF (8 Ohms) Potência musical



*25W ou 30W IHF (4 Ohms) Potência musical

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

30Hz - 20kHz (+/-1dB) Pot. máx.



18Hz - 35kHz (+/-1dB) Nivel normal

Distorção Harmônica Total (THD)

0,2% (Pot. Máx.)

Distorção por Intermodulação (IMD)

0,4% (Pot. Máx.)

Fator de Amortecimento (Damping)

50 (1kHz, 8 Ohms)

Relação Sinal/Ruído

50dB (Mic)



60dB (Phono)



80dB (Line)

Sensibilidade e Impedância

3 mV / 47 k Ohms (Phono)



200mV / 50 k Ohms (Line)

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness

+6dB a 50Hz, +6dB a 10kHz

Alimentação

110/220V (50/60Hz)

Consumo

65W / 80VA (Máx. sinal)

Dimensões

332 x 115 x 258 mm (LxAxP)

Peso

6,3 Kg

Ano

1975

Obs

*Informações diferentes encontradas em catálogos originais.

Subir Subir




Stereo Amplifier AP-800



Super-Foto



Especificações Técnicas



Potência de saída por canal

20W RMS (8 Ohms) Potência efetiva



25W RMS (4 Ohms) Potência efetiva



30W IHF (8 Ohms) Potência musical



42,5W IHF (4 Ohms) Potência musical

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

30Hz - 20kHz (+/-1dB) Pot. máx.



20Hz - 32kHz (+/-1dB) Nivel normal

Distorção Harmônica Total (THD)

0,2% (Pot. Máx.)

Distorção por Intermodulação (IMD)

0,4% (Pot. Máx.)

Fator de Amortecimento (Damping)

80 (1kHz, 8 Ohms)

Relação Sinal/Ruído

50dB (Mic)



60dB (Phono)



80dB (Line)

Sensibilidade e Impedância

3 mV / 47 k Ohms (Phono)



200mV / 50 k Ohms (Line)

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness

+6dB a 50Hz, +6dB a 10kHz

Hi-Cut

-6dB a 7kHz (6dB/oitava)

Lo-Cut

-10dB a 30Hz (6dB/oitava)

Alimentação

110/220V (50/60Hz)

Consumo

95W / 110VA (Máx. sinal)

Dimensões

332 x 115 x 258 mm (LxAxP)

Peso

6,8 Kg

Ano

1975

Subir Subir




Stereo Amplifier AP-3070





Especificações Técnicas



Potência por canal

15W RMS (8 Ohms, 40Hz-15kHz, 0,8% THD)



20W RMS (4 Ohms)



22,5W IHF (8 Ohms)



35W IHF (4 Ohms)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

30Hz - 20kHz (-1dB) Pot. máx.



20Hz - 150kHz (-3dB) Nível normal

Distorção Harmônica Total (THD)

0,28% (Pot. Máx.)

Distorção por Intermodulação

0,35% (Pot. Máx.)

Fator de Amortecimento (Damping)

40 (1kHz, 8 Ohms)

Relação Sinal/Ruído

60dB (Phono)



75dB (Line)

Separação de canais

?

Sensibilidade e Impedância

3 mV / 47 k Ohms (Phono)



200mV / 50 k Ohms (Line)

Resposta de Freqüência

? (Phono)



? (Line)

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness

+6dB a 50Hz, +6dB a 10kHz

Alimentação

117/220V (50/60Hz)

Consumo

70W (Máx. sinal)

Dimensões

420 x 140 x 263 mm (LxAxP)

Peso

6 Kg

Subir Subir




Stereo Amplifier AP-3100





Especificações Técnicas



Potência de saída por canal

25W RMS (8 Ohms, 40Hz-15kHz, 0,8% THD)



30W RMS (4 Ohms)



40W IHF (8 Ohms)



50W IHF (4 Ohms)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

20Hz - 25kHz (-3dB) Pot. máx.



14Hz - 70kHz (-3dB) Nível normal

Distorção Harmônica Total (THD)

0,28% (Pot. Máx.)

Distorção por Intermodulação (IMD)

0,3% (Pot. Máx.)

Fator de Amortecimento (Damping)

40 (1kHz, 8 Ohms)

Relação Sinal/Ruído

60dB (Phono)



80dB (Line)

Sensibilidade e Impedância

3,5 mV / 47 k Ohms (Phono)



220mV / 50 k Ohms (Line)

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness

+6dB a 50Hz, +6dB a 10kHz

Hi-Cut

-6dB a 7kHz (6dB/oitava)

Lo-Cut

-6dB a 30Hz (6dB/oitava)

Alimentação

117/220V (50/60Hz)

Consumo

100W (Máx. sinal)

Dimensões

420 x 140 x 263 mm (LxAxP)

Peso

6,4 Kg

Subir Subir




Stereo Power Amplifier PM-5000





Especificações Técnicas



Potência de saída por canal

150W RMS (8 Ohms, 0,5% THD, 1 kHz)



220W RMS (4 Ohms, 0,5% THD, 1 kHz)



200W IHF (8 Ohms, 0,5% THD, 1 kHz)



320W IHF (4 Ohms, 0,5% THD, 1 kHz)

Potência de saída mono (em ponte)

440W RMS (8 Ohms, 0,5% THD, 1 kHz)



600W IHF (8 Ohms, 0,5% THD, 1 kHz)

Impedância de saída

4 a 16 Ohms (Recomendado 8 ohms)

Resposta de Freqüência

10Hz - 80kHz (1W, 8 Ohms) -3dB



15Hz - 20kHz (Pot. Máx., 8 Ohms) -1dB

Distorção Harmônica Total (THD)

0,1% (1W, 8 Ohms, 20Hz - 20kHz)



0,15% (140W, 8 Ohms, 20Hz - 15kHz)

Distorção por Intermodulação

0,1% SMPTE, 8 Ohms (60Hz, 7kHz 4:1)

Fator de Amortecimento (Damping)

45 (1kHz, 8 Ohms)

Slew-rate

Relação Sinal/Ruído

95dB (150W)

Separação entre canais

Sensibilidade

775mV para 150W, 8 ohms

Impedância de entrada

10k ohms

Alimentação

110-120/120-127/220-240/240-260V (50/60Hz)

Consumo

50W (sem sinal)



500W (máx. sinal)

Dimensões

480 x 160 x 411 mm (LxAxP)

Peso

21 Kg

  • Potência musical total 640W

  • Fontes de alimentação independentes para cada canal

  • Atenuador de entrada

  • Controle de sensibilidade do VU

  • Filtro Subsônico

  • Duplo sistema de medida de potência formado por VU's de ponteiro e LED's



Veja matéria publicada na Revista SOM TRÊS





PM-5000 Manual original (2.55Mb)

Subir Subir






Créditos Especiais:

 AP-500/AP-800 - Especificações técnicas enviadas por Marcos Lopes
