Nashville: Amplificador A77is Página 2 Você está na seção MUSEU VIRTUAL do site. Não comercializamos estes equipamentos. As informações e imagens contidas nesta página servem apenas como referência. Para ver os equipamentos comercializados pela Audiorama acesse a nossa Loja Virtual.
Raio-X: Desvendando o interior do equipamento

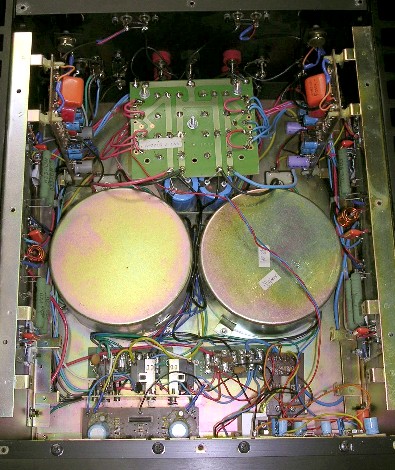

Vista interna, 2 transformadores toroidais sob as tampas de metal

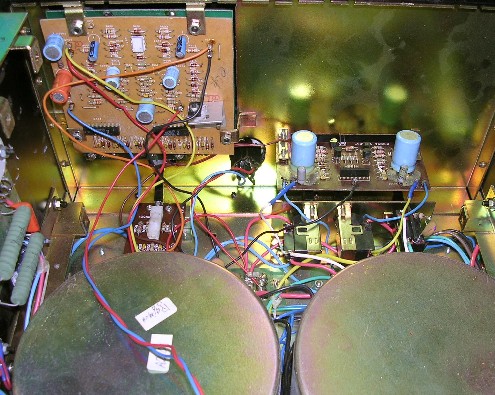

Circuito do V.U., parte frontal do painel.
Vista lateral esquerda
Vista lateral direita

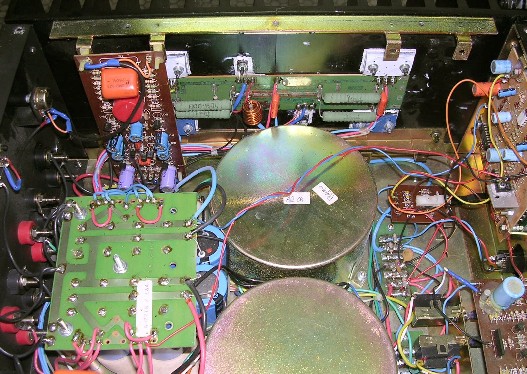

Circuito de amplificação

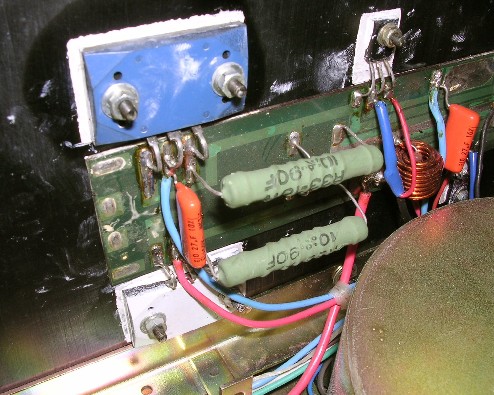

Detalhe dos transistores de saída (Sanken), sendo 4 por canal.
Reserva de energia: Capacitores = 25.000uF x 70v (4x 5.000uF + 2x 2.500uF)
