Artigo escrito por

Christian Pruks



Tutorial: Alinhamento e Regulagem de Braço em Toca-Discos




Texto Original: Audio Video Magazine

SIte: www.clubedoaudio.com.br/tutoriais/



A maioria dos usuários de toca-discos não têm seu aparelho bem regulado e realizando todo potencial musical. E essa maioria não possui discos de testes, têm acesso à equipamentos de medição ou à aparatos especializados. Sendo um assunto extenso e um tanto polêmico, onde algumas pessoas sustentam que ele só pode ser abordado corretamente de modo científico, ou seja, com uso de uma série de aparatos que incluem osciloscópio e discos de teste, este guia é mais lúdico, prático e ‘musical’ do que propriamente científico.

Confiem em seus ouvidos!

Como o velho e bom toca-discos está no mercado, e nas casa dos audiófilos, há várias décadas, como não é tecnologia nova, sustentamos aqui domá-lo como um ‘bicho de uma cabeça’, em vez de sete. É, portanto, um guia fácil que todos podem seguir para checar a regulagem de seus toca-discos ou mesmo melhorá-la.

Precauções – um toca-discos, principalmente o conjunto braço / cápsula / agulha, é uma peça de mecânica de precisão bastante frágil e cara. Portanto, se você não se sente seguro ao mexer com esse tipo de tecnologia ou não possui as ferramentas adequadas, sugerimos procurar um técnico especializado. Uma cápsula ou agulha danificada na manipulação pode significar prejuízo de milhares de dólares.

Nivelamento – a primeira coisa a ser verificada para seu correto funcionamento é se o toca-discos está em uma superfície firme, longe das caixas-acústicas e de outras fontes de vibração e, principalmente, se o mesmo está nivelado. Para tal, um nível tipo bolha comum, geralmente utilizado por marceneiros, é o suficiente. É possível encontrar nível-bolha redondo, que permite a leitura da inclinação do aparelho ao mesmo tempo para todos os lados, facilitando o processo. Em caso de haver inclinação, a mesma pode ter como causa tanto o móvel onde o aparelho está quanto o aparelho em si. Muitos toca-discos possuem regulagem de altura em seus pés ou no sistema de suspensão / amortecimento, para tanto é preciso checar o manual do mesmo. Se o móvel estiver desnivelado será preciso calçá-lo ou, como piso muito irregular, muda-lo de lugar.

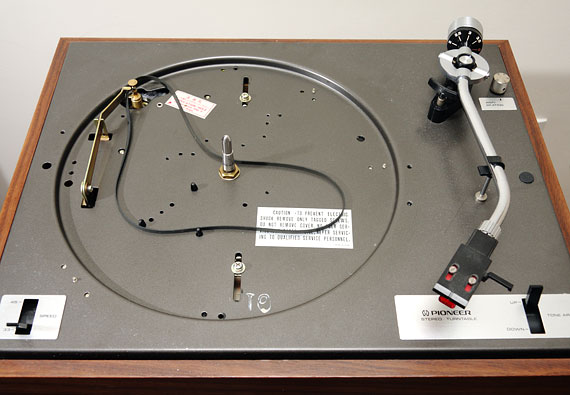

Checagem mecânica – uma checagem mecânica geral do sistema base / motor / prato do toca-discos é essencial para garantir uma rotação constante e silenciosa. Um motor barulhento transfere esse barulho em forma de vibrações tanto para a base quanto para o prato e, conseqüentemente, durante a audição, para o conjunto cápsula / braço. A lubrificação do motor é algo simples, mas que deve ser feito com o tipo de lubrificante indicado pelo fabricante do toca-discos. A mesma coisa deve ser seguida em relação ao eixo central do prato, que deve girar livremente e com baixíssima fricção. No caso do toca-discos ser tipo belt-drive (com acionamento por correia) ou por polia de borracha, a mesma deve estar limpa e desengordurada, e não pode estar folgada. Uma correia folgada ou cuja borracha esteja ressecada e rachada pode estar patinando e, portanto, trazendo oscilações de velocidade. Uma boa reprodução sonora depende da velocidade estar o mais estável possível.

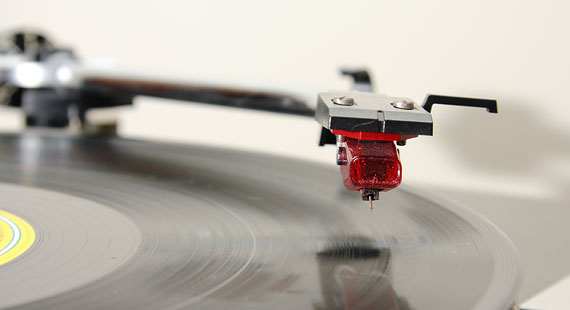

Azimuth do Shell/cápsula – um azimuth regulado é quando a haste da agulha (cantilever) está perfeitamente perpendicular à superfície do disco. Isso é fácil de visualizar olhando a cápsula de frente, com a agulha pousada sobre o disco – o corpo da cápsula tem que estar paralelo ao disco, sem tender para a esquerda ou direita. Esse desalinhamento pode ser causado pelo shell (extremidade do braço onde é parafusada a cápsula) torto ou mal encaixado, pelo braço torto, ou por cápsula mal presa ao shell – e resultado imediato dele pode ser desequilíbrio entre canais, e desgaste irregular à longo prazo. O manual do braço costuma trazer instruções para tal realinhamento.

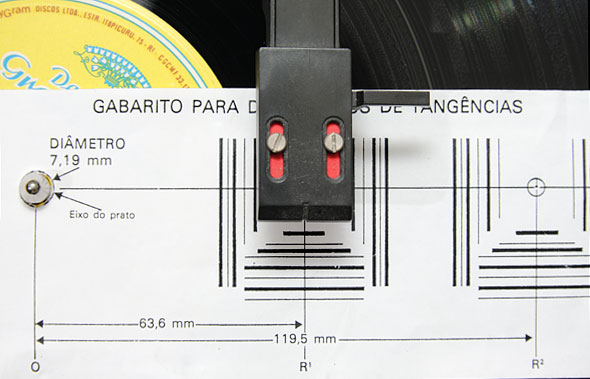

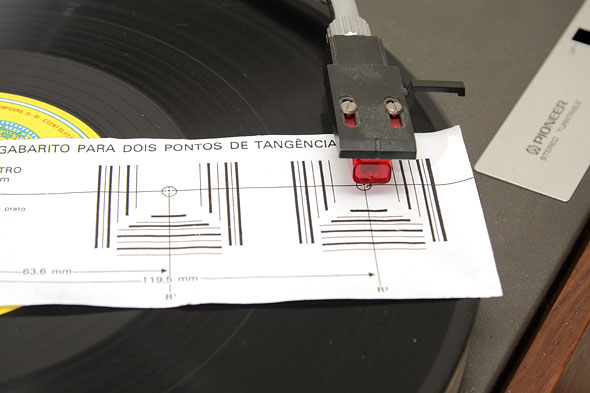

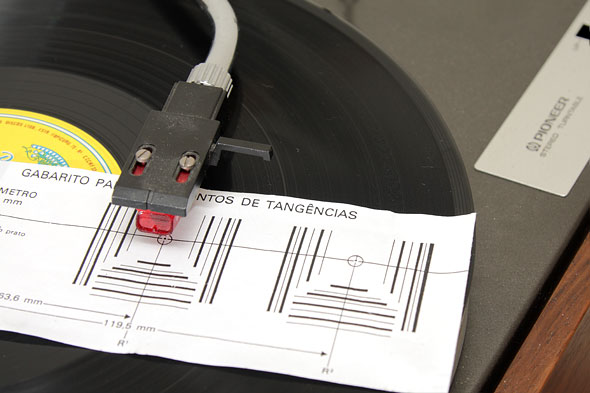

Posicionamento e Alinhamento da cápsula no shell – para o correto posicionamento da cápsula no shell faz-se necessário o uso de um gabarito. É possível produzir ou desenhar um gabarito especificamente para o braço do seu toca-discos, mas obtém-se resultados plenamente satisfatórios com gabaritos prontos. Logo abaixo você verá links para o download de dois modelos gratuitos de gabaritos para esse alinhamento - também chamados de Protractors (veja nas imagens acima). Basta fazer o download, imprimir o Protractor, fazer o furo para o pino central do prato e inseri-lo no mesmo. Estando a cápsula já colocada no Shell, a idéia é levar o braço até o primeiro ponto de alinhamento, onde a ponta da agulha deve estar quase tocando o ponto indicado para ela e, ao mesmo tempo, as laterais da cápsula devem estar alinhadas com as linhas paralelas indicadas no gabarito. Basta afrouxar um pouco os parafusos da cápsula, alinhar a mesma de acordo com o gabarito, e prender os parafusos novamente. Girando-se um pouco o prato, deve se levar a ponta da agulha até o segundo ponto de alinhamento, mais ao centro do disco. Se ali sua cápsula / agulha mostrar-se igualmente alinhada, parabéns! Caso o alinhamento esteja um pouco fora, é preciso afrouxar os parafusos da cápsula de novo e posicioná-la de maneira que a agulha fique igualmente próxima nos dois pontos e o corpo da cápsula fique paralelo às linhas em ambos pontos. Dificilmente este alinhamento mostra-se igualmente preciso nos dois pontos, até porque existem muitas diferenças entre tamanhos de braços, de Shell e de cápsulas, portanto o ponto médio de alinhamento é o objetivo.

Clique no link para baixar diversos Gabaritos de Alinhamento (Protractors):

http://www.vinylengine.com/cartridge-alignment-protractors.shtml



Manuais variados de braços e cápsulas para download (em inglês) em www.vinylengine.com.

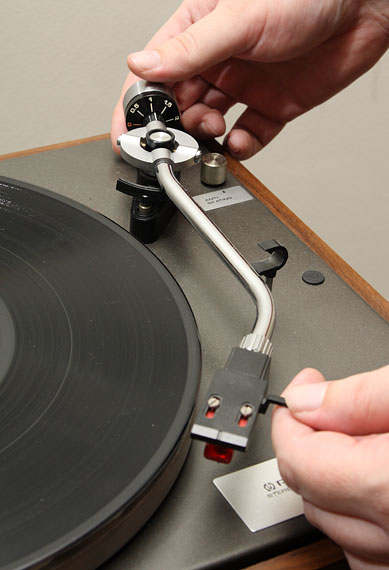

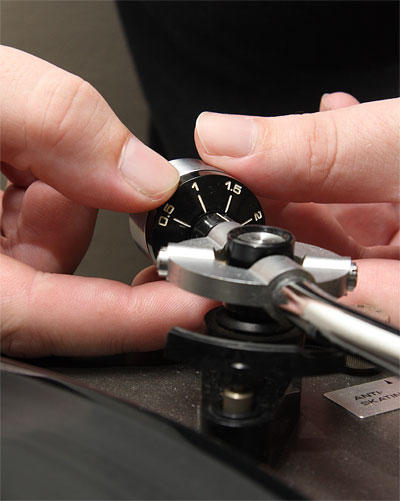

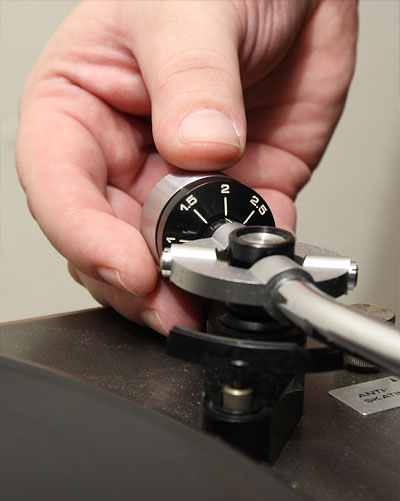

Regulagem do contrapeso do braço – ou da força de trilhagem da agulha – alguns braços possuem um contrapeso para fazer o equilíbrio do braço com a cápsula e outro, com uma escala, para se definir qual o peso ou força de trilhagem (tracking force) com o qual a cápsula trabalhará. A maioria dos toca-discos, entretanto, usa um só contrapeso para as duas funções. Em qualquer dos casos, segurando o braço cuidadosamente pelo shell, gira-se (ou desliza-se) o contrapeso principal até que, quando solto, o braço flutue paralelo ao prato, como se fosse uma daquelas balanças antigas equilibradas – podem ser necessárias várias tentativas até atingir esse equilíbrio, já que é um processo de precisão. Nesse momento, o peso de trabalho, de trilhagem, da agulha sobre o disco é zero. Para continuar, devemos travar o braço do toca-discos novamente em seu apoio de repouso. Se houver um contrapeso específico, com escala numérica, para definição do peso de trabalho da agulha, então basta gira-lo (ou desliza-lo, dependendo do braço) até que atinja o peso especificado pelo fabricante da cápsula. Normalmente os fabricantes de cápsulas especificam um peso, por exemplo, entre 1,5 e 2 gramas. Recomendamos, nesses casos, utilizar o peso máximo recomendado pelo fabricante da cápsula. Se o braço possuir apenas um contrapeso para as duas funções, então o procedimento geral é de, após atingir o ‘zero’, o equilíbrio, e voltarmos o braço ao descanso, segurarmos cuidadosamente o contrapeso com uma mão e, com a outra mão girarmos o anel onde está marcada a escala numérica de peso até que a mesma fique com o número zero voltado para cima. Agora, com uma mão só, giramos novamente o contrapeso principal, no sentido anti-horário (olhando de frente) até que o anel com a escala marque o peso determinado para a cápsula. As informações sobre os contrapesos, escalas e sua operação estão disponíveis nos devidos manuais de cada modelo / marca de braço. A precisão deste processo é importante, pois o resultado sonoro pode ser muito diferente com uma variação de até meio décimo de grama.

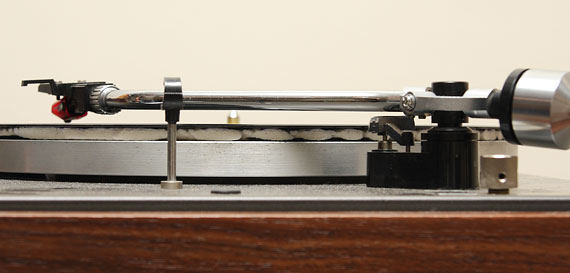

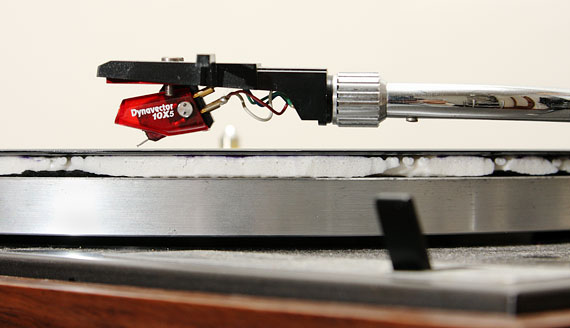

Regulagem do VTA – o ângulo de tração vertical do braço é normalmente ajustado com uma regulagem disponível na base do braço, permitindo alteração na altura do mesmo a partir da base, cuja regulagem inicial ideal é a do braço paralelo ao disco enquanto este estiver tocando. Esse é ponto de partida para o ajuste do VTA. O VTA tem a ver com o ângulo no qual a agulha entra no sulco, então muitos fabricantes de cápsulas já sugerem o melhor posicionamento do braço como, em muitos casos, com a base da cápsula paralela ao disco. Com o braço muito alto, ou seja, com um ângulo a partir do shell muito aberto, a tendência do som do toca-discos é de ter falta de graves. Com o ângulo muito fechado os graves podem distorcer e até pode haver perda de agudos. Será preciso experimentar variações na altura do braço até obter a melhor sonoridade para cada cápsula. Em toca-discos com braços que não possuem regulagem de VTA, e a cápsula está com um ângulo muito aberto – ou seja, está mais baixo do lado da cápsula e mais alto do lado da base do braço – é possível fechar esse ângulo, obtendo melhor resposta de graves, simplesmente por adicionar espaçadores entre a cápsula e o shell. Aqui é preciso cuidado para usar espaçadores que tenham apenas alguns poucos milímetros de espessura, que sejam de material idealmente não magnético e que sejam muito leves, para haver a menor alteração possível na massa (peso) da cápsula. É preciso lembrar também que, ao adicionar algum espaçador, será preciso regular novamente a força de trilhagem através do contrapeso do braço como visto acima.




Regulagem do anti-skating – skating é a tendência do braço deslizar, enquanto estiver tocando, em direção ao centro do prato. Algumas marcas de braço não possuem a correção chamada de anti-skating, porém nos braços que possuem essa regulagem o indicado é que use um valor que é aproximadamente metade do valor do peso de trilhagem (tracking force). Se sua cápsula trabalha, e está regulada para, por exemplo, 2 gramas, use 1 grama no anti-skating. O skating causa desgaste maior de um lado da agulha, desgaste da suspensão da agulha (que fica no topo do cantilever) e desgaste errado do sulco do disco. Uma trilhagem correta, com o anti-skating compensado, traduz-se também em uma melhor qualidade sonora.

Manutenção – com o uso apropriado do toca discos, sem danos à agulha, evitando poeira, trancos ou mudanças de temperatura, a regulagem bem feita de um bom toca-discos deve durar meses, se não anos.



Texto Original: Audio Video Magazine

SIte: www.clubedoaudio.com.br/tutoriais/
