Raio-X:

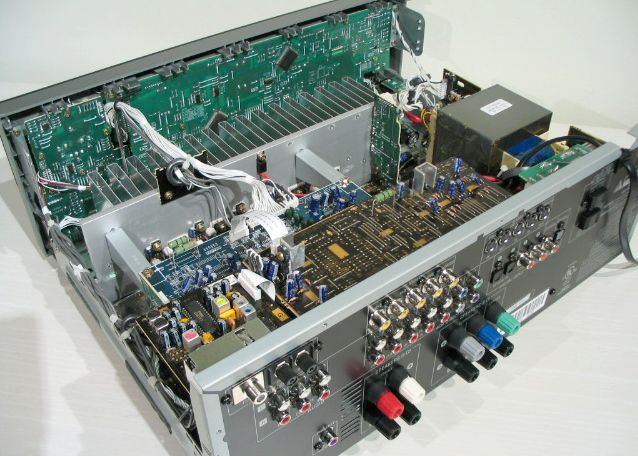

Desvendando o interior do equipamento

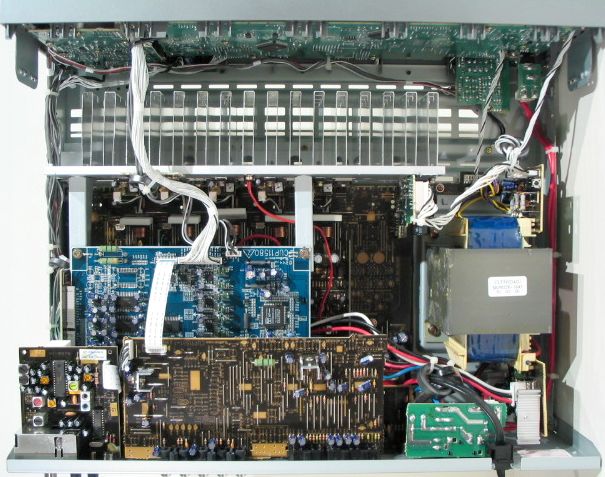

Clique
aqui para abrir esta foto em alta definição (326Kb)
Detalhe
do circuito integrado CRYSTAL responsável pelo processamento multicanal

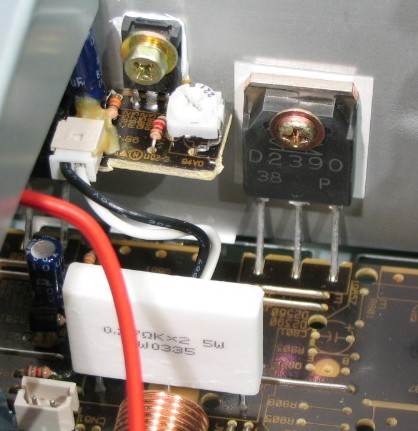

Transistor
de potência SANKEN D2390...
...e
seu par B1560, instalado na parte inferior do chassi.
|
AVR-130
|
5
pares de transistores SANKEN (B1560 e D2390)
|
|
AVR-230
|
6
pares de transistores SANKEN (B1560 e D2390)
|
|
AVR-330
|
7
pares de transistores SANKEN (B1647 e D2560)
|
Fonte
de alimentação
|
AVR-130
|
6.3A
250V
|
|
AVR-230
|
6.3A
250V
|
|
AVR-330
|
8.0A
250V
|

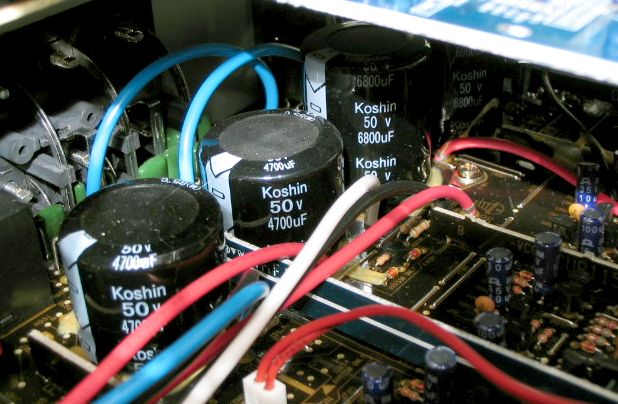

Capacitores
KOSHIN, sendo 2 de 6.800uF x 50v + 2 de 4.700uF
x 50v = 23.000uF
Receivers
Harman Kardon
Informações
técnicas complementares:
Capacitores
da Fonte de Alimentação (Reserva de Energia)
Informações técnicas
complementares:
|
Modelo
|
FRONT
|
REAR |
TOTAL |
|
AVR-130 |
2x
6.800uF / 50V |
2x
4.700uF / 50V |
23.000uF |
|
AVR-230 |
2x
8.200uF / 50V |
2x
8.200uF / 50V |
32.800uF |
|
AVR-330 |
2x
10.000uF / 50V |
2x
8.200uF / 50V |
36.400uF |
|
AVR-430 |
2x
12.000uF / 63V |
2x
8.200uF / 63V |
40.400uF |
|
AVR-630 |
2x
15.000uF / 63V |
2x
10.000uF / 63V |
50.000uF |
|
Modelo
|
FRONT
|
REAR |
TOTAL |
|
AVR-135 |
2x
8.200uF / 50V |
2x
8.200uF / 50V |
32.800uF |
|
AVR-235 |
2x
10.000uF / 50V |
2x
8.200uF / 50V |
36.400uF |
|
AVR-335 |
2x
12.000uF / 63V |
2x
8.200uF / 63V |
40.400uF |
|
AVR-435 |
2x
12.000uF / 63V |
2x
8.200uF / 63V |
40.400uF |
|
AVR-635 |
2x
15.000uF / 63V |
2x
10.000uF / 63V |
50.400uF |
|
Modelo
|
FRONT
|
REAR |
TOTAL |
|
AVR-140 |
2x
8.200uF / 50V |
2x
8.200uF / 50V |
32.800uF |
|
AVR-240 |
2x
10.000uF / 50V |
2x
8.200uF / 50V |
36.400uF |
|
AVR-340 |
2x
12.000uF / 63V |
2x
8.200uF / 63V |
40.400uF |
*Fonte
das informações: Manual de
serviço do fabricante (dica enviada por Daniel Geronimo)
