Gradiente: Caixa Acústica


Você está na seção MUSEU VIRTUAL do site. Não comercializamos estes equipamentos. As informações e imagens contidas nesta página servem apenas como referência. Para ver os equipamentos comercializados pela Audiorama acesse a nossa Loja Virtual.



Modelos



 Página 3





ANTERIOR | PRÓXIMA

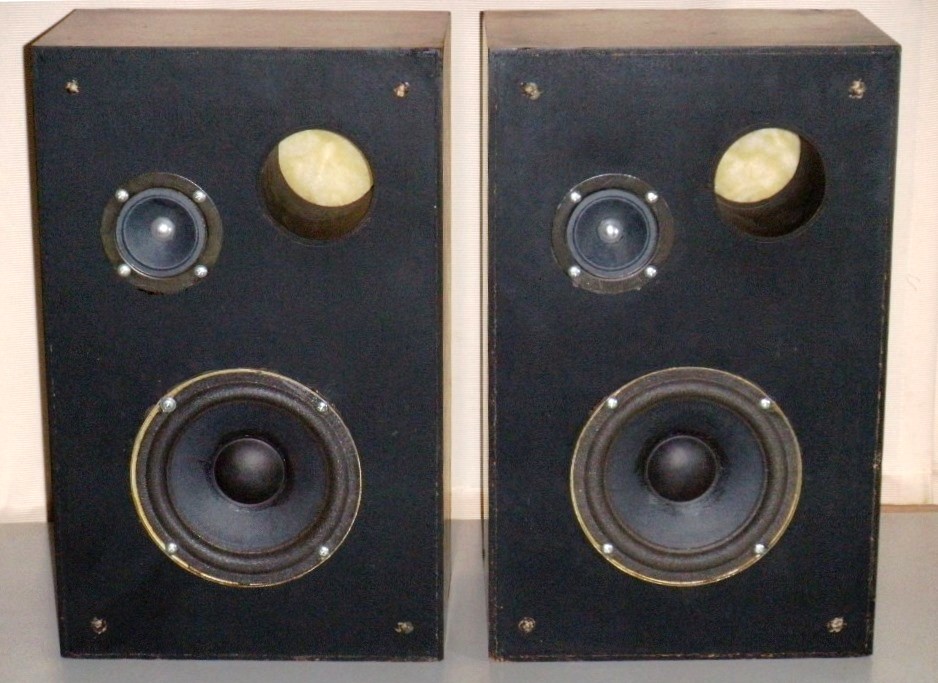

MASTER 34F



Super-Foto



Especificações Técnicas

  • Potência máxima admissível: 30W RMS*

  • Faixa operacional de potência: 5W a 50W RMS**

  • Resposta de Freqüência:

  • Impedância: 8 Ohms

  • Número de vias: 2

  • Woofer (graves): 1 falante de 160mm (6")

  • Tweeter (agudos): 1 falante de 85mm (3"3/8)

  • Freqüências de transição (corte): 5 kHz

  • Atenuador do divisor: 6 dB/oitava

  • Sensibilidade: 96dB SPL (1w, 1 metro)

Geral

  • Dimensões: 280 x 450 x 200 mm (LxAxP)

  • Peso: 6 Kg

  • Ano: 1983 >

OBS:

  • 34F é basicamente a mesma caixa da linha Master porém com algumas diferenças: Não possui molduras de acabamento em volta dos falantes, painel frontal pintado em preto fosco, acabamento lateral folheado em madeira Bicuíba e tela frontal fixa (não removível). Foi fabricada a partir de 1983 para integrar os conjuntos System Gradiente.






MASTER 45 / 45F





Especificações Técnicas

  • Potência máxima admissível: 40W RMS*

  • Faixa operacional de potência: 10W a 60W RMS**

  • Resposta de Freqüência:

  • Impedância: 8 Ohms

  • Número de vias: 2

  • Woofer (graves): 1 falante de 200mm (8")

  • Tweeter (agudos): 1 falante de 85mm (3"3/8)

  • Freqüências de transição (corte): 8 kHz

  • Atenuador do divisor: 6 dB/oitava

  • Sensibilidade: 96dB SPL (1w, 1 metro)

Geral

  • Dimensões: 280 x 450 x 240 mm (LxAxP)

  • Peso: 8 Kg

  • Ano: 1981 ~ 1982

OBS:

  • 45F é basicamente a mesma caixa Master 45 porém com algumas diferenças: Não possui molduras de acabamento em volta dos falantes, painel frontal pintado em preto fosco, acabamento lateral folheado em madeira Bicuíba e tela frontal fixa (não removível).

  • DS-45 Foi fabricada a partir de 1983 para integrar o System DS-20.






MASTER 56 / 56F





Especificações Técnicas

  • Potência máxima admissível: 50W RMS*

  • Faixa operacional de potência: 12W a 75W RMS**

  • Resposta de Freqüência:

  • Impedância: 8 Ohms

  • Número de vias: 3

  • Woofer (graves): 1 falante de 200mm (8")

  • Mid (médios): 1 falante de 125mm (5")

  • Tweeter (agudos): 1 falante de 85mm (3"3/8)

  • Freqüências de transição (corte): 2,1 kHz / 8 kHz

  • Atenuador do divisor: 6 dB/oitava

  • Sensibilidade: 96dB SPL (1w, 1 metro)

Geral

  • Dimensões: 300 x 495 x 250 mm (LxAxP)

  • Peso: 10 Kg

  • Ano: 1981 ~ 1982

OBS:

  • 56F é basicamente a mesma caixa Master 56 porém com algumas diferenças: Não possui molduras de acabamento em volta dos falantes, painel frontal pintado em preto fosco, acabamento lateral folheado em madeira Bicuíba e tela frontal fixa (não removível).

  • DS-56 Foi fabricada a partir de 1983 para integrar o System DS-20.






MASTER 67





Especificações Técnicas

  • Potência máxima admissível: 65W RMS*

  • Faixa operacional de potência: 15W a 100W RMS**

  • Resposta de Freqüência:

  • Impedância: 8 Ohms

  • Número de vias: 3

  • Woofer (graves): 1 falante de 254mm (10")

  • Mid (médios): 1 falante de 125mm (5")

  • Tweeter (agudos): 1 falante de 85mm (3"3/8)

  • Freqüências de transição (corte): 2,1 kHz / 8 kHz

  • Atenuador do divisor: 6 dB/oitava

  • Sensibilidade: 96dB SPL (1w, 1 metro)

Geral

  • Dimensões: 330 x 560 x 300 mm (LxAxP)

  • Peso: 13 Kg

  • Ano: 1981 ~ 1982

OBS:

  • 67F é basicamente a mesma caixa Master 67 porém com algumas diferenças: Não possui molduras de acabamento em volta dos falantes, painel frontal pintado em preto fosco, acabamento lateral folheado em madeira Bicuíba e tela frontal fixa (não removível).

  • DS-67 Foi fabricada a partir de 1983 para integrar o System DS-40 e SPECTRUM.






MASTER 78 / 78F





Especificações Técnicas

  • Potência máxima admissível: 80W RMS*

  • Faixa operacional de potência: 20W a 120W RMS**

  • Resposta de Freqüência:

  • Impedância: 8 Ohms

  • Número de vias: 3

  • Woofer (graves): 1 falante de 254mm (10")

  • Mid (médios): 1 falante de 125mm (5")

  • Tweeter (agudos): 1 falante de 85mm (3"3/8)

  • Freqüências de transição (corte): 2,1 kHz / 8 kHhz

  • Atenuador do divisor: 6 dB/oitava

  • Sensibilidade: 96dB SPL (1w, 1 metro)

Geral

  • Dimensões: 350 x 600 x 320 mm (LxAxP)

  • Peso: 16,3 Kg

  • Ano: 1981 ~ 1982

Master 78

Clique na foto para ampliar a imagem



OBS:

  • 78F é basicamente a mesma caixa Master 78 porém com algumas diferenças: Não possui molduras de acabamento em volta dos falantes, painel frontal pintado em preto fosco, acabamento lateral folheado em madeira Bicuíba e tela frontal fixa (não removível).

  • DS-78 Foi fabricada a partir de 1983 para integrar o System DS-40, SPECTRUM.






MASTER 100 / MASTER 100N





Especificações Técnicas

  • Potência máxima admissível: 100W RMS*

  • Faixa operacional de potência: 25W a 150W RMS**

  • Resposta de Freqüência:

  • Impedância: 8 Ohms

  • Número de vias: 3

  • Woofer (graves): 1 falante de 300mm (12")

  • Mid (médios): 1 falante de 125mm (5")

  • Tweeter (agudos): 1 falante de 85mm (3"3/8)

  • Freqüências de transição (corte): 2,1 kHz / 8 kHz

  • Atenuador do divisor: 6 dB/oitava

  • Sensibilidade: 96dB SPL (1w, 1 metro)

Geral

  • Dimensões: 410 x 615 x 290 mm (LxAxP)

  • Peso: 21 Kg

  • Ano: 1981 ~ 1982

Diferenças:

  • 100N é basicamente a mesma caixa Master 100 porém com algumas diferenças: Acabamento externo da caixa em madeira natural, não possui Led's do "PLD" (Peak Level Display), tela em tecido ortofônico na cor marrom.

MASTER 100N










MASTER 120





Especificações Técnicas

  • Potência máxima admissível: 150W RMS*

  • Faixa operacional de potência: 30W a 200W RMS**

  • Resposta de Freqüência:

  • Impedância: 8 Ohms

  • Número de vias: 3

  • Woofer (graves): 1 falante de 300mm (12")

  • Mid (médios): 1 falante de 115mm (4"1/2)

  • Tweeter (agudos): 1 falante de 85mm (3"3/8)

  • Freqüências de transição (corte): 1,8 kHz / 7,5 kHz

  • Atenuador do divisor: 6 dB/oitava

  • Sensibilidade: 96dB SPL (1w, 1 metro)

Geral

  • Dimensões: 430 x 680 x 300 mm (LxAxP)

  • Peso: 24 Kg

  • Ano: 1981 ~ 1982

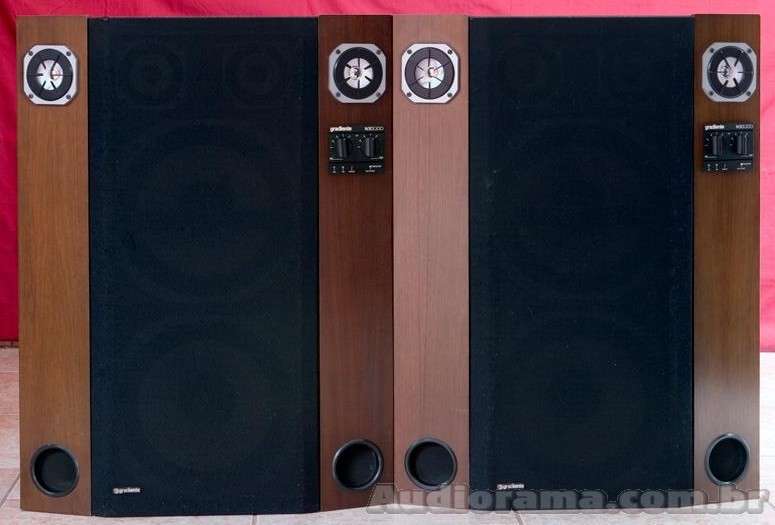

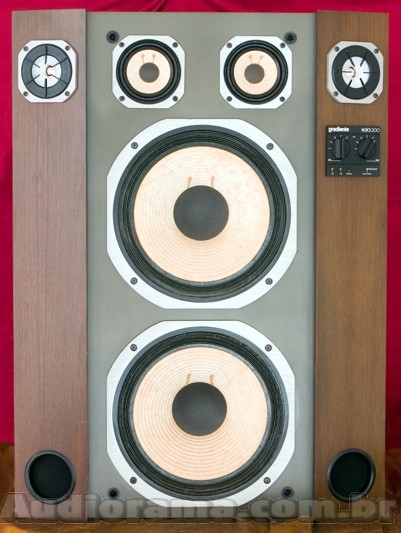

MASTER 200



Super-Foto



Especificações Técnicas

  • Potência máxima admissível: 200W RMS*

  • Faixa operacional de potência: 40W a 300W RMS**

  • Resposta de Freqüência:

  • Impedância: 4 Ohms

  • Número de vias: 3

  • Woofer (graves): 2 falantes de 300mm (12")

  • Mid (médios): 2 falantes de 115mm (4"1/2)

  • Tweeter (agudos): 2 falantes de 85mm (3"3/8)

  • Freqüências de transição (corte): 1,8 kHz / 7,5 kHz

  • Atenuador do divisor: 6 dB/oitava

  • Sensibilidade: 94dB SPL (1w, 1 metro)

Geral

  • Dimensões: 600 x 810 x 330 mm (LxAxP)

  • Peso: 35,5 Kg

  • Ano: 1981 ~ 1982

Clique nas fotos para ampliar as imagens

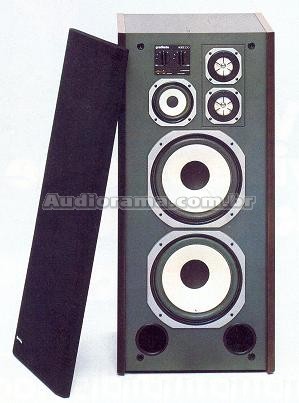

MASTER 220



Super-Foto



Especificações Técnicas



Sistema

Bass Reflex

Potência máxima admissível

200W RMS*

Faixa operacional de potência

40W a 300W RMS**

Impedância

8 Ohms

Resposta de freqüência

35Hz a 20kHz

Sensibilidade

90dB SPL (1w/1m)

Número de vias

3

Freqüência de transição

1,3 kHz / 7 kHz

Atenuação do divisor

6dB/oitava

Woofer

2 falantes de 250mm (10")

Midrange

1 falante de 115mm (4"1/2)

Tweeter

2 falantes de 85mm (3"3/8)

Dimensões

420 x 930 x 360 mm (LxAxP)

Peso

32 Kg

Ano

1983

Subir Subir






OBS:

* Potência máxima admissível pela caixa,

medida com "Ruído Rosa" (20Hz a 20KHz) por longo tempo.

** Potências mínima e máxima recomendadas,

por canal de amplificação, para uso com a caixa.








CONCERT I



Super-Foto



Especificações Técnicas

  • Potência máxima contínua: 200W RMS*

  • Faixa operacional de potência: 60W a 360W RMS**

  • Resposta de Freqüência:

  • Impedância: 4 Ohms

  • Número de vias: 3

  • Woofer (graves): 2 falantes de 254mm (10")

  • Mid (médios): 1 falante de 115mm (4"1/2)

  • Tweeter (agudos): 1 falante do tipo "Ribbon Tweeter" 135x90mm

  • Freqüências de transição (corte): 500 Hz / 6 kHz

  • Atenuador do divisor: 12 dB/oitava

  • Sensibilidade: 90dB SPL (1w, 1 metro)

Geral

  • Dimensões: 500 x 1090 x 420 mm (LxAxP)

  • Peso: 36,5 Kg

  • Ano: 1981 ~ 1982






CONCERT II







Especificações Técnicas

  • Potência máxima contínua: 150W RMS*

  • Faixa operacional de potência: 50W a 250W RMS**

  • Resposta de Freqüência:

  • Impedância: 8 Ohms

  • Número de vias: 3

  • Woofer (graves): 1 falante de 300mm (12")

  • Mid (médios): 1 falante de 115mm (4"1/2)

  • Tweeter (agudos): 1 falante 114x114mm (4"1/2)

  • Freqüências de transição (corte): 500 Hz / 5,5 kHz

  • Atenuador do divisor: 12 dB/oitava

  • Sensibilidade: 90dB SPL (1w, 1 metro)

Geral

  • Dimensões: 440 x 710 x 265 mm (LxAxP)

  • Peso: 23 Kg

  • Ano: 1981 ~ 1982

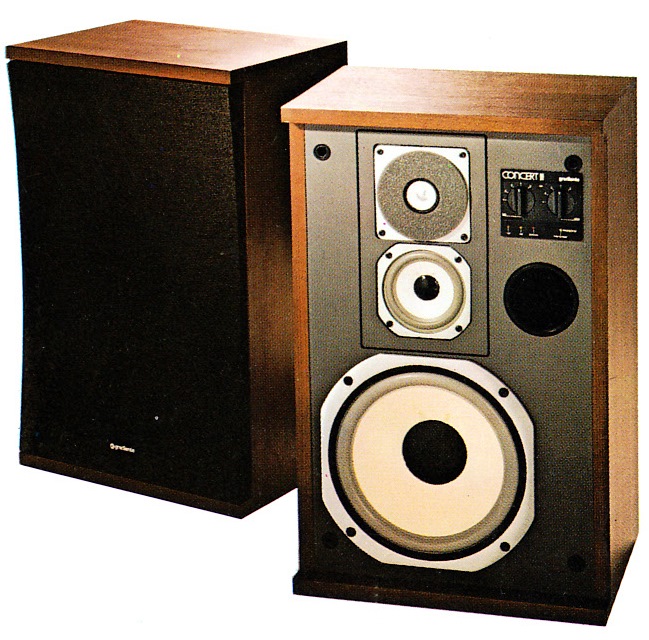

CONCERT III





Especificações Técnicas

  • Potência máxima contínua: 100W RMS*

  • Faixa operacional de potência: 40W a 200W RMS**

  • Resposta de Freqüência:

  • Impedância: 8 Ohms

  • Número de vias: 3

  • Woofer (graves): 1 falante de 254mm (10")

  • Mid (médios): 1 falante de 115mm (4"1/2)

  • Tweeter (agudos): 1 falante 114x114mm (4"1/2)

  • Freqüências de transição (corte): 500 Hz / 5,5 kHz

  • Atenuador do divisor: 12 dB/oitava

  • Sensibilidade: 88dB SPL (1w, 1 metro)

Geral

  • Dimensões: 380 x 600 x 240 mm (LxAxP)

  • Peso: 16 Kg

  • Ano: 1981 ~ 1982

Super-Foto








CONCERT IV





Especificações Técnicas

  • Potência máxima contínua: 80W RMS*

  • Faixa operacional de potência:

  • Resposta de Freqüência:

  • Impedância: 8 Ohms

  • Número de vias: 3

  • Woofer (graves): 1 falante de 200mm (8")

  • Mid (médios): 1 falante de 115mm (4"1/2)

  • Tweeter (agudos): 1 falante 114x114mm (4"1/2)

  • Freqüências de transição (corte): 500 Hz / 5,5 kHz

  • Atenuador do divisor: 12 dB/oitava

  • Sensibilidade: 90dB SPL (1w, 1 metro)

Geral

  • Dimensões: 360 x 550 x 270 mm (LxAxP)

  • Peso: 14 Kg

  • Ano: 1981 ~ 1982






CONCERT V





Especificações Técnicas

  • Potência máxima contínua: 65W RMS*

  • Faixa operacional de potência:

  • Resposta de Freqüência:

  • Impedância: 8 Ohms

  • Número de vias: 2

  • Woofer (graves): 1 falante de 200mm (8")

  • Tweeter (agudos): 1 falante 114x114mm (4"1/2)

  • Freqüências de transição (corte): 6 kHz

  • Atenuador do divisor: 18 dB/oitava

  • Sensibilidade: 88dB SPL (1w, 1 metro)

Geral

  • Dimensões: 320 x 485 x 270 mm (LxAxP)

  • Peso: 10 Kg

  • Ano: 1981 ~ 1982






PICCOLA





Especificações Técnicas

  • Potência máxima contínua: 30W RMS*

  • Faixa operacional de potência:

  • Resposta de Freqüência:

  • Impedância: 8 Ohms

  • Número de vias: 2

  • Woofer (graves): 1 falante de 100mm (4")

  • Tweeter (agudos): 1 falante de 38mm (1"1/2)

  • Freqüências de transição (corte): 7,5 kHz

  • Atenuador do divisor: 12 dB/oitava

  • Sensibilidade: 84dB SPL (1w, 1 metro)

Geral

  • Dimensões: 120 x 210 x 120 mm (LxAxP)

  • Peso: 2,5 Kg

  • Ano: 1981 ~ 1982



ANTERIOR | PRÓXIMA





OBS:

* Potência máxima admissível pela caixa,

medida com "Ruído Rosa" (20Hz a 20KHz) por longo tempo.

** Potências mínima e máxima recomendadas,

por canal de amplificação, para uso com a caixa.










Créditos Especiais:



Linha MASTER e CONCERT - Fotos gentilmente enviadas por Sandro Santos

MASTER 78 - Fotos gentilmente enviadas por Messias Nonato

MASTER 200 - Fotos gentilmente enviadas por Marcello Vedove (Mr. Top Vintage)

MASTER 220 - Fotos gentilmente enviadas por Nélio Cotias

MASTER 220 - Informações técnicas enviadas por Alexandre Begalli Neto
