Gradiente: Amplificador


Você está na seção MUSEU VIRTUAL do site. Não comercializamos estes equipamentos. As informações e imagens contidas nesta página servem apenas como referência. Para ver os equipamentos comercializados pela Audiorama acesse a nossa Loja Virtual.



Modelos

Página 4



ANTERIOR | PRÓXIMA






MODEL 76 Stereo Integrated Amplifier





Especificações Técnicas



Potência por canal

20W RMS (8 Ohms, 0,06% THD)

30W RMS (4 Ohms, 0,2% THD)

40W IHF (4 Ohms)

Impedância de saída

4 a 16 Ohms

Distorção Harmônica Total (THD)

0,06% (Pot. Máx., 8 Ohms)

Distorção por Intermodulação

0,06%

Fator de Amortecimento (Damping)

50 (1kHz, 8 Ohms)

Relação Sinal/Ruído

72dB (Phono)

90dB (Line)

Sensibilidade e Impedância

2,5mV / 47k Ohms (Phono)

200mV / 50k Ohms (Line)

Overload

100mV (Phono)

Controle de tonalidade

+/-10dB a 100Hz (Graves)

+/-10dB a 10kHz (Agudos)

Loudness (-30dB)

+8dB a 100Hz, +4dB a 10kHz

Entradas de Áudio

1 Phono, 1 Auxiliar, 1 Tape, 1 Tuner

Alimentação

120/220V (50/60Hz)

Consumo

5W (sem sinal)

150W (máx. sinal)

Dimensões

420 x 88 x 300 mm (LxAxP)

Peso

5,4 Kg



Subir Subir




MODEL 86 Stereo Integrated Amplifier





Especificações Técnicas



Potência por canal

20W RMS (8 Ohms, 0,06% THD)

30W RMS (4 Ohms, 0,2% THD))

40W IHF (4 Ohms)

Impedância de saída

4 a 16 Ohms

Distorção Harmônica Total (THD)

0,06% (Pot. Máx., 8 Ohms)

Distorção por Intermodulação

0,06%

Fator de Amortecimento (Damping)

50 (1kHz, 8 Ohms)

Relação Sinal/Ruído

72dB (Phono)

90dB (Line)

Sensibilidade e Impedância

2,5mV / 47k Ohms (Phono)

200mV / 50k Ohms (Line)

Overload

100mV (Phono)

Controle de tonalidade

+/-10dB a 100Hz (Graves)

+/-10dB a 10kHz (Agudos)

Loudness (-30dB)

+8dB a 100Hz, +4dB a 10kHz

Entradas de Áudio

1 Phono, 1 Auxiliar, 1 Tape, 1 Tuner

Alimentação

120/220V (50/60Hz)

Consumo

5W (sem sinal)

150W (máx. sinal)

Dimensões

420 x 88 x 300 mm (LxAxP)

Peso

5,4 Kg



Subir Subir




MODEL 126 Stereo Integrated Amplifier





Especificações Técnicas



Potência por canal

30W RMS (8 Ohms, 0,06% THD)



45W RMS (4 Ohms, 0,2% THD))



60W IHF (4 Ohms)

Impedância de saída

4 a 16 Ohms

Distorção Harmônica Total (THD)

0,06% (Pot. Máx., 8 Ohms)

Distorção por Intermodulação

0,06%

Fator de Amortecimento (Damping)

50 (1kHz, 8 Ohms)

Relação Sinal/Ruído

72dB (Phono)



90dB (Line)

Sensibilidade e Impedância

2,5mV / 47k Ohms (Phono)



200mV / 50k Ohms (Line)

Overload

100mV (Phono)

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness (-30dB)

+8dB a 100Hz, +4dB a 10kHz

Hi-Cut

-6dB a 10kHz (12dB/oitava)

Mute

-20dB

Entradas de Áudio

1 Phono, 1 Auxiliar, 2 Tape, 1 Tuner

Alimentação

120/220V (50/60Hz)

Consumo

10W (sem sinal)



200W (máx. sinal)

Dimensões

420 x 88 x 300 mm (LxAxP)

Peso

5,8 Kg



Subir Subir




MODEL 166 Super A Stereo Amplifier





Especificações Técnicas



Potência por canal

42W RMS (8 Ohms, 0,05% THD)



60W RMS (4 Ohms, 0,2% THD)



80W IHF (4 Ohms)

Impedância de saída

4 a 16 Ohms

Distorção Harmônica Total (THD)

0,05% (Pot. Máx., 8 Ohms)

Distorção por Intermodulação

0,05%

Fator de Amortecimento (Damping)

50 (1kHz, 8 Ohms)

Relação Sinal/Ruído

74dB (Phono)



90dB (Line)

Sensibilidade e Impedância

2,5mV / 47k Ohms (Phono)



200mV / 50k Ohms (Line)

Overload

120mV (Phono)

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness (-30dB)

+8dB a 100Hz, +4dB a 10kHz

Hi-Cut

-6dB a 10kHz (12dB/oitava)

Lo-Cut

-6dB a 60Hz (12dB/oitava)

Mute

-20dB

Entradas de Áudio

1 Phono, 1 Auxiliar, 2 Tape, 1 Tuner

Alimentação

120/220V (50/60Hz)

Consumo

25W (sem sinal)



280W (máx. sinal)

Dimensões

420 x 94 x 300 mm (LxAxP)

Peso

6,5 Kg



*Circuito de amplificação Super-A (non-switching)

Subir Subir




MODEL 246 Super A Stereo Amplifier

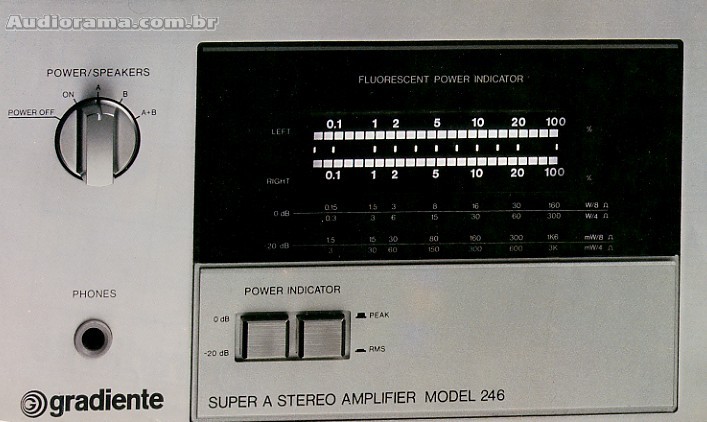

Super-Foto (detalhe)



Especificações Técnicas

  • Circuito de amplificação Super-A (non-switching)

  • Potência (por canal): 60W RMS (8 Ohms / 0,03% THD)

  •                                95W RMS (4 Ohms / 0,2% THD)

  •                               115W IHF (4 Ohms)

  • Impedância de carga: 4 a 16 Ohms

  • Resposta de Freqüência: 20Hz - 50kHz (+/-0,5dB)

  • Distorção Harmônica Total (THD): 0,03% (8 Ohms)

  • Fator de Amortecimento (Damping Factor): 50 (1kHz, 8 Ohms)

  • Distorção por Intermodulação: 0,03% (8 Ohms)

  • Controle de tonalidade: Graves +/- 10dB a 100Hz

  •                                   Médios +/- 6dB a 1kHz

  •                                   Agudos +/- 10dB a 10kHz

  • Loudness (-30dB): +8dB a 100Hz, +4dB a 10kHz

  • Hi-Cut: -6dB a 10kHz (12dB/oitava)

  • Lo-Cut: -6dB a 60Hz (12dB/oitava)

  • Entradas de áudio: 2 Phono, 2 Tape, 1 Auxiliar, 1 Tuner

  • Indicador de nível de pico fluorescente com ajustes de sensibilidade e velocidade.

  • Controle Rec-Selector

  • Saída para fones de ouvido

Seção Pré-Amplificadora de Phono

  • Relação Sinal/Ruído: 75dB (2,5mV de entrada, IHF-A)

  •                               87dB (10mV de entrada, IHF-A)

  • Precisão da equalização RIAA (30Hz - 20kHz): +/-1dB

  • Distorção Harmônica: 0,06% (30Hz - 20kHz)

  • Sensibilidade: 2,5mV

  • Impedância de entrada: 47 K Ohms, 100pf

  • Overload: 130mV

Seção Pré-Amplificadora de Linha

  • Relação Sinal/Ruído: 97dB

  • Resposta de Freqüência: 20Hz - 30kHz (+/-0,5dB)

  • Distorção Harmônica: 0,04% (20Hz - 20kHz)

  • Sensibilidade: 200mV

  • Impedância de entrada: 50 K Ohms

Geral

  • Alimentação: 120/220V (50/60Hz)

  • Consumo: 55W (sem sinal)

  •              390W (máx. sinal / 4 Ohms)

  • Dimensões: 420 x 132 x 300 mm (LxAxP)

  • Peso: 9,1 Kg

Subir Subir




MODEL 366 Super A Stereo Amplifier

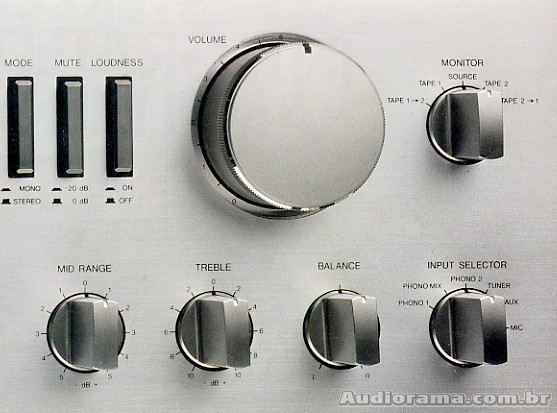

 Super-Foto (detalhe)



Especificações Técnicas

  • Circuito de amplificação Super-A (non-switching)

  • Potência (por canal): 80W RMS (8 Ohms / 0,03% THD)

  •                               120W RMS (4 Ohms / 0,2% THD)

  •                               170W IHF (4 Ohms)

  • Impedância de carga: 4 a 16 Ohms

  • Resposta de Freqüência: 20Hz - 50kHz (+/-0,5dB)

  • Distorção Harmônica Total (THD): 0,03% (8 Ohms)

  • Fator de Amortecimento (Damping Factor): 50 (1kHz, 8 Ohms)

  • Distorção por Intermodulação: 0,03% (8 Ohms)

  • Controle de tonalidade: Graves +/- 10dB a 100Hz

  •                                   Médios +/- 6dB a 1kHz

  •                                   Agudos +/- 10dB a 10kHz

  • Loudness (-30dB): +8dB a 100Hz, +4dB a 10kHz

  • Hi-Cut: -6dB a 10kHz (12dB/oitava)

  • Lo-Cut: -6dB a 60Hz (12dB/oitava)

  • Entradas de áudio: 2 Phono, 2 Tape, 1 Auxiliar, 1 Tuner, 1 Mic

  • Indicador de nível de pico fluorescente com ajustes de sensibilidade e velocidade.

  • Controle Rec-Selector

  • Controle Phono -Mix (Misturador para phono)

  • Saída para fones de ouvido

Seção Pré-Amplificadora de Phono

  • Relação Sinal/Ruído: 75dB (2,5mV de entrada, IHF-A)

  •                               87dB (10mV de entrada, IHF-A)

  • Precisão da equalização RIAA (30Hz - 20kHz): +/-1dB

  • Distorção Harmônica: 0,06% (30Hz - 20kHz)

  • Sensibilidade: 2,5mV

  • Impedância de entrada: 47 K Ohms, 100pf

  • Overload: 130mV

Seção Pré-Amplificadora de Linha

  • Relação Sinal/Ruído: 97dB

  • Resposta de Freqüência: 20Hz - 30kHz (+/-0,5dB)

  • Distorção Harmônica: 0,04% (20Hz - 20kHz)

  • Sensibilidade: 200mV

  • Impedância de entrada: 50 K Ohms

Seção Pré-Amplificadora de Microfone

  • Relação Sinal/Ruído: 65dB (IHF-A)

  • Resposta de Freqüência: 20Hz - 10kHz (+/-2dB)

  • Distorção Harmônica: 0,06% (1kHz / 8 Ohms)

  • Sensibilidade: 2mV

  • Impedância de entrada: 1 k Ohms

Geral

  • Alimentação: 120/220V (50/60Hz)

  • Consumo: 70W (sem sinal)

  •                480W (máx. sinal / 4 Ohms)

  • Dimensões: 420 x 132 x 300 mm (LxAxP)

  • Peso: 11,5 Kg

Subir Subir



ANTERIOR | PRÓXIMA






Créditos Especiais:



Fotos dos amplificadores MODEL-76/86/126/166/246/366 gentilmente cedidas por Sandro Santos
