Gradiente:
Amplificador
Você está na seção
MUSEU VIRTUAL do site. Não
comercializamos estes equipamentos. As informações e imagens
contidas nesta página servem apenas como referência. Para ver os
equipamentos comercializados pela Audiorama acesse a nossa
Loja Virtual.
ANTERIOR
|
PRÓXIMA

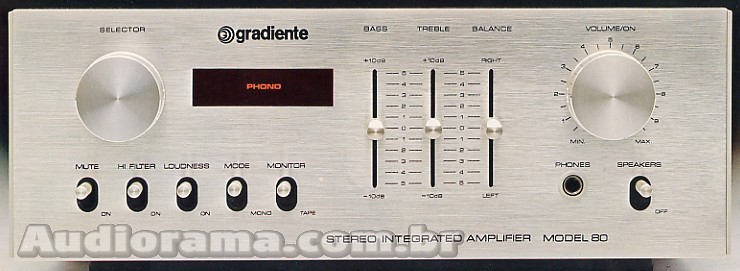

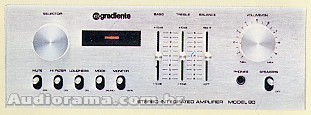

MODEL
80 Stereo Integrated
Amplifier
Super-Foto
|
Especificações
Técnicas
|
Potência
por canal |
20W
RMS (8 Ohms, 0,3% THD) |
|
|
27W
RMS (4 Ohms) |
|
|
42W
IHF (4 Ohms) |
|
Impedância
de saída |
4
a 16 Ohms |
|
Resposta de
Freqüência |
20Hz
- 33kHz (-3dB) a 1 Watt |
|
|
20Hz
- 30kHz (-3dB) a Pot. Máx. |
|
Distorção
Harmônica Total (THD)
|
0,3%
(Pot. Máx., 8 Ohms)
|
|
Distorção
por Intermodulação |
0,3% |
|
Fator de Amortecimento (Damping) |
40
(1kHz, 8 Ohms) |
|
Relação
Sinal/Ruído |
70dB
(Phono) |
|
|
84dB
(Line) |
|
Sensibilidade
e Impedância |
2,5
ou 7,5mV / 47k Ohms (Phono) |
|
|
230mV
/ 47k Ohms (Line) |
|
Controle
de tonalidade
|
+/-10dB
a 100Hz (Graves) |
|
|
+/-10dB
a 10kHz (Agudos) |
|
Loudness
(-30dB) |
+8dB
a 100Hz, +4dB a 10kHz |
|
Hi-Cut |
-8dB
a 10kHz |
|
Mute |
-20dB |
|
Alimentação |
120/220V
(50/60Hz) |
|
Consumo |
10W
(sem sinal) |
|
|
90W
(máx. sinal) |
|
Dimensões |
310
x 110 x 280 mm (LxAxP) |
|
Peso |
4,8
Kg |
Subir
|

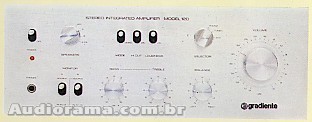

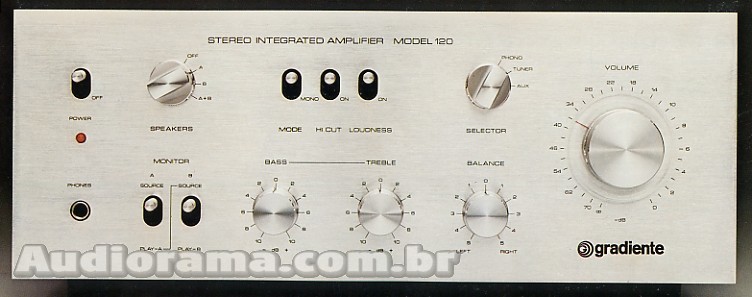

MODEL
120 Stereo Integrated
Amplifier
Super-Foto
|
Especificações
Técnicas
|
Potência
por canal |
32W
RMS (8 Ohms, 0,07% THD) |
|
|
38W
RMS (4 Ohms) |
|
|
60W
IHF (4 Ohms) |
|
Impedância
de saída |
4
a 16 Ohms |
|
Resposta de
Freqüência |
20Hz
- 20kHz (-1dB) a 1 Watt |
|
|
15Hz
- 30kHz (-3dB) a Pot. Máx. |
|
Distorção
Harmônica Total (THD)
|
0,07%
(Pot. Máx., 8 Ohms)
|
|
Distorção
por Intermodulação |
0,2% |
|
Fator de Amortecimento (Damping) |
60
(1kHz, 8 Ohms) |
|
Relação
Sinal/Ruído |
68dB
(Phono) |
|
|
78dB
(Line) |
|
Sensibilidade
e Impedância |
2,5
ou 7,5mV / 47k Ohms (Phono) |
|
|
150mV
/ 47k Ohms (Line) |
|
Controle
de tonalidade
|
+/-10dB
a 100Hz (Graves) |
|
|
+/-10dB
a 10kHz (Agudos) |
|
Loudness
(-30dB) |
+9dB
a 100Hz, +6dB a 10kHz |
|
Hi-Cut |
-7dB
a 10kHz |
|
Alimentação |
120/220V
(50/60Hz) |
|
Consumo |
10W
(sem sinal) |
|
|
130W
(máx. sinal) |
|
Dimensões |
380
x 150 x 300 mm (LxAxP) |
|
Peso |
10,9
Kg |
|
Ano |
1978 |

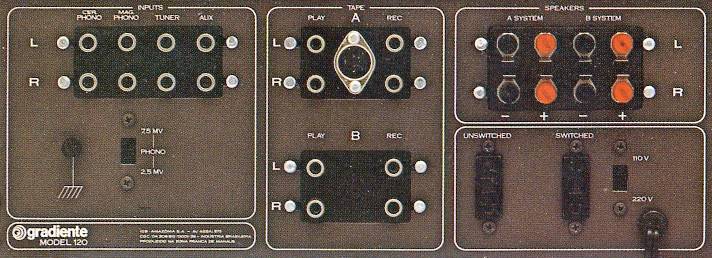

Painel
traseiro
Super-Foto
Detalhe
interno do Model 120
Subir
|

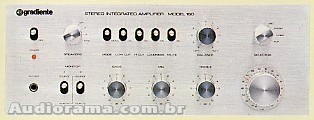

MODEL
160 Stereo Integrated
Amplifier
Super-Foto
|
Especificações
Técnicas
|
Potência
por canal |
42W
RMS (8 Ohms, 0,07% THD) |
|
|
55W
RMS (4 Ohms) |
|
|
80W
IHF (4 Ohms) |
|
Impedância
de saída |
4
a 16 Ohms |
|
Resposta de
Freqüência |
20Hz
- 20kHz (-1dB) a 1 Watt |
|
|
15Hz
- 30kHz (-3dB) a Pot. Máx. |
|
Distorção
Harmônica Total (THD)
|
0,07%
(Pot. Máx., 8 Ohms)
|
|
Distorção
por Intermodulação |
0,2% |
|
Fator de Amortecimento (Damping) |
60
(1kHz, 8 Ohms) |
|
Relação
Sinal/Ruído |
70dB
(Phono) |
|
|
80dB
(Line) |
|
Sensibilidade
e Impedância |
2,5
ou 7,5mV / 47k Ohms (Phono) |
|
|
150mV
/ 47k Ohms (Line) |
|
|
2mV
/ 1K Ohms (Mic) |
|
Controle
de tonalidade
|
+/-10dB
a 100Hz (Graves) |
|
|
+/-6dB
a 1kHz (Médios) |
|
|
+/-10dB
a 10kHz (Agudos) |
|
Loudness
(-30dB) |
+9dB
a 100Hz, +6dB a 10kHz |
|
Hi-Cut |
-7dB
a 10kHz |
|
Lo-Cut |
-7dB
a 40Hz |
|
Mute |
-20dB |
|
Pre-Out |
Saídas
de "pré-amp" no painel traseiro |
|
Alimentação |
120/220V
(50/60Hz) |
|
Consumo |
15W
(sem sinal) |
|
|
180W
(máx. sinal) |
|
Dimensões |
380
x 150 x 300 mm (LxAxP) |
|
Peso |
12,6
Kg |
|
Ano |
1978 |
Painel
traseiro
Super-Foto
Subir
|

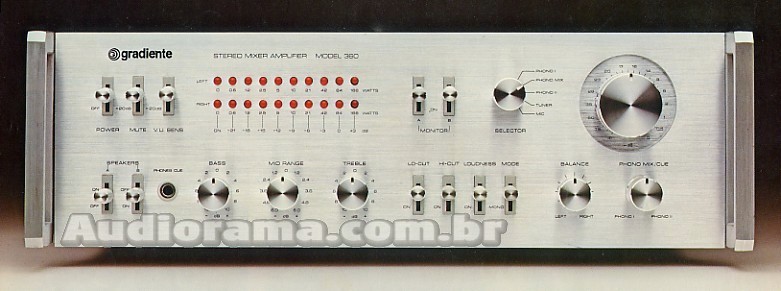

MODEL
360 Stereo Mixer
Amplifier
Super-Foto
|
Especificações
Técnicas
|
Potência
por canal |
80W
RMS (8 Ohms, 0,04% THD) |
|
|
120W
RMS (4 Ohms) |
|
|
130W
IHF (4 Ohms) |
|
Impedância
de saída |
4
a 16 Ohms |
|
Resposta de
Freqüência |
10Hz
- 60kHz a 1 Watt |
|
|
20Hz
- 50kHz (-0,5dB) a Pot. Máx. |
|
Distorção
Harmônica Total (THD)
|
0,04%
(Pot. Máx., 8 Ohms)
|
|
Distorção
por Intermodulação |
0,1% |
|
Fator de Amortecimento (Damping) |
160
(1kHz, 8 Ohms) |
|
Relação
Sinal/Ruído |
80dB
(Phono) |
|
|
85dB
(Line) |
|
Sensibilidade
e Impedância |
2,3mV
/ 47k Ohms (Phono) |
|
|
220mV
/ 50k Ohms (Line) |
|
|
2mV
/ 1K Ohms (Mic) |
|
Controle
de tonalidade
|
+/-10dB
a 100Hz (Graves) |
|
|
+/-6dB
a 1,2kHz (Médios) |
|
|
+/-10dB
a 10kHz (Agudos) |
|
Loudness
(-30dB) |
+8dB
a 100Hz, +4dB a 10kHz |
|
Hi-Cut |
-7dB
a 10kHz |
|
Lo-Cut |
-7dB
a 40Hz |
|
Mute |
-20dB |
|
Alimentação |
120/220V
(50/60Hz) |
|
Consumo |
30W
(sem sinal) |
|
|
450W
(máx. sinal) |
|
Dimensões |
440
x 140 x 300 mm (LxAxP) |
|
Peso |
13,5
Kg |
|

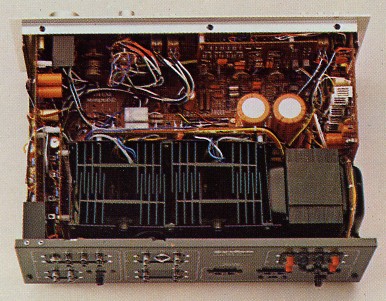

O
amplificador Model 360 por dentro
Super-Foto
|

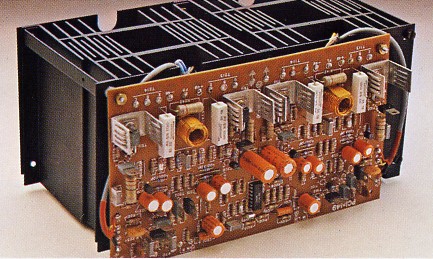

e
detalhe do circuito de amplificação
Super-Foto
|
Subir
|
MODEL
A-1
Direct Coupled Reference Power Amplifier
|
Especificações
Técnicas
-
Potência
(por canal): 200W RMS (8 Ohms / 0,03% THD / 20Hz - 20kHz)
-
350W RMS (4 Ohms / 0,05% THD / 20Hz - 20kHz)
-
210W RMS (8 Ohms / 0,05% THD / 1kHz)
-
360W RMS (4 Ohms / 0,05% THD / 1kHz)
-
240W IHF (8 Ohms / 0,05% THD / 1kHz)
-
460W IHF (4 Ohms / 0,05% THD / 1kHz)
-
Potência
(em ponte) Mono: 700W RMS (8 Ohms / 0,05% THD)
-
900W IHF (8 Ohms / 0,05% THD)
-
Impedância
de saída para operação em modo estéreo: 4 a 16 ohms
-
Impedância
de saída
para operação em ponte (mono): 8 a 16 Ohms
-
Resposta de
Freqüência (1 Watt): DC - 130kHz (-3dB)
-
Resposta de
Freqüência (Pot. Máx.): DC - 80kHz (-1dB / 0,05% THD)
-
DC - 130kHz (-3dB / 0,05% THD)
-
Distorção
Harmônica Total (THD): 0,03% (20Hz - 20kHz)
-
Distorção
por Intermodulação: 0,02% (8 Ohms)
-
Relação
Sinal/Ruído: 100dB
-
Separação
entre canais: 90dB (1kHz) / 70dB (20kHz)
-
Fator de Amortecimento (Damping
Factor): >200 a 1kHz, 8 Ohms
-
Slew-rate:
80V/us
-
Filtro
subsônico: -1 dB a 18Hz, -15 dB a 10Hz
-
Sensibilidade:
1,5V para 200W / 8 Ohms
-
Impedância
de entrada: 10 K Ohms
Geral
-
Alimentação:
117/127/220/240V (50/60Hz)
-
Consumo:
60VA (sem sinal)
-
600VA (máx. sinal / 8 Ohms)
-
1100VA (máx. sinal / 4 Ohms)
-
Retardo
de ligação (proteção): 12 seg.
-
Dimensões: 480 x
178 x 360 mm (LxAxP)
-
Peso:
28,5 Kg (líquido), 32 Kg (bruto)
Veja
matéria publicada na Revista SOM TRÊS
Super-Foto
Como ligar o A-1 em PONTE
(BRIDGE) para operação em MONO
|
| OBS: Potência medida em
Watts RMS
(Root Mean Square) é a potência máxima que um equipamento pode
gerar com baixo nível de distorção e em toda a gama de som audível (freqüências
de 20Hz a 20kHz) por longo período de tempo.
