Cygnus: Amplificador


Você está na seção MUSEU VIRTUAL do site. Não comercializamos estes equipamentos. As informações e imagens contidas nesta página servem apenas como referência. Para ver os equipamentos comercializados pela Audiorama acesse a nossa Loja Virtual.



Modelos



  Página 1



ANTERIOR | PRÓXIMA






Stereo Integrated Control Amplifier AC-200





Super-Foto



Especificações Técnicas



Potência de saída por canal

70W IHF (? Ohms)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

10Hz - 80kHz

Distorção Harmônica Total (THD)

0,02%

Distorção por Intermodulação (IMD)

0,03%

Entradas de áudio

5

Dimensões

482 x 51 x 217 mm (LxAxP)

Peso

4,5 Kg

Subir Subir




Stereo Integrated Control Amplifier AC-500





Especificações Técnicas



Potência de saída por canal

100W IHF (? Ohms)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

10Hz - 85kHz

Distorção Harmônica Total (THD)

0,02%

Distorção por Intermodulação (IMD)

0,03%

Entradas de áudio

5







Super-Foto

Subir Subir




Stereo Integrated Control Amplifier AC-600



Imagem não disponível



Especificações Técnicas



Potência de saída por canal

48W RMS (? Ohms)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

10Hz - 50kHz

Distorção Harmônica Total (THD)

0,08%

Separação entre canais

40dB

Sensibilidade e Impedância

3mV (Phono)



250mV (Line)

Controle de tonalidade

+/-12dB a 100Hz (Graves)



+/-12dB a 10kHz (Agudos)

Alimentação

110/220V (50/60Hz)

Peso

4,5 Kg

Subir Subir




Professional High Power Amplifier B.A.S.S. 800





Super-Foto








Microprocessor Controlled Amplifier MA-800



Super-Foto



Especificações Técnicas



Potência de saída por canal

150W RMS (8 Ohms, 1kHz, THD 0,05%)



220W RMS (4 Ohms, 1kHz, THD 0,05%)



230W IHF (8 Ohms, 1kHz)



320W IHF (4 Ohms, 1kHz)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

0,5Hz - 50kHz (-3dB)



20Hz - 20kHz (0dB) "Faixa de Potência"

Distorção Harmônica Total (THD)

0,05%

Distorção por Intermodulação (IMD)

0,05%

Fator de Amortecimento (Damping)

250 ( 8 Ohms, 20Hz a 20kHz)

Relação Sinal/Ruído

98dB

Sensibilidade e Impedância

1,5V / 47 k Ohms

Alimentação

110/127/220/240V (50/60Hz)

Consumo

10W (sem sinal)



480W (máx. sinal)

Dimensões

482 x 94 x 364 mm (LxAxP)

Peso

12,8 Kg

Subir Subir

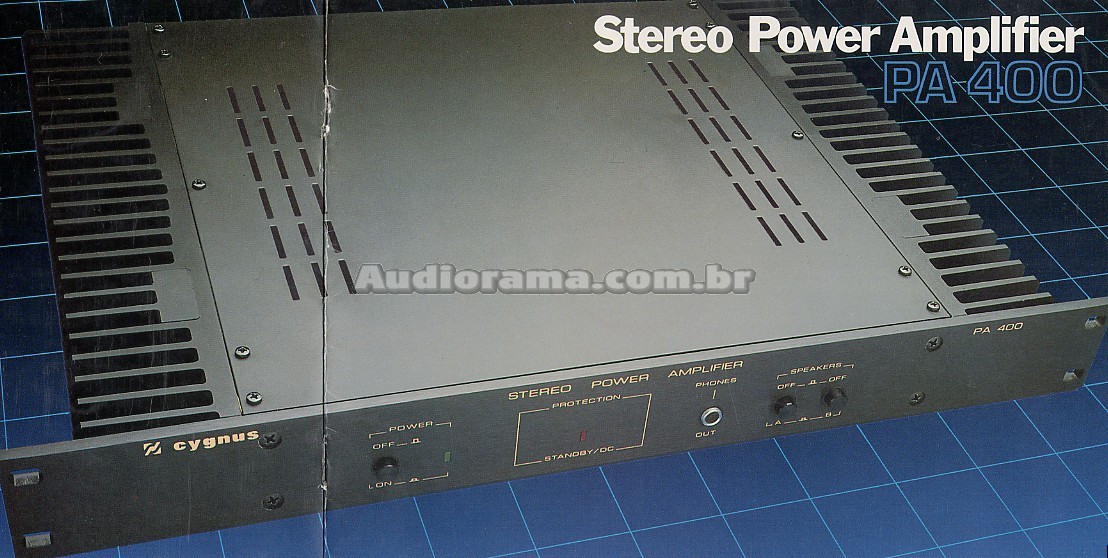

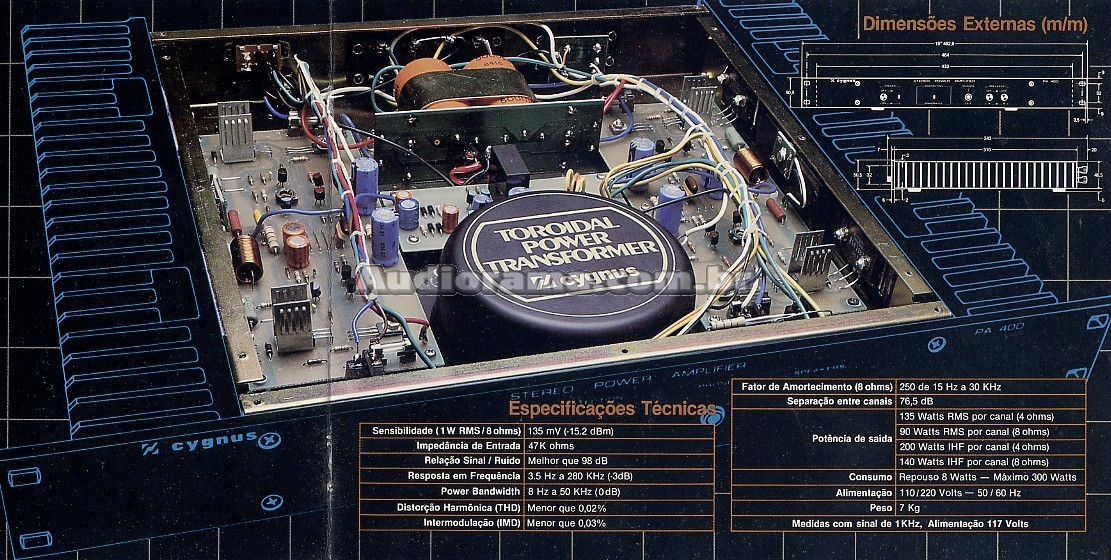

Power Amplifier PA-400





Super-Foto



Especificações Técnicas



Potência de saída por canal

90W RMS (8 Ohms, 1kHz)



135W RMS (4 Ohms, 1kHz)



140W IHF (8 Ohms, 1kHz)



200W IHF (4 Ohms, 1kHz)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

3,5Hz - 280kHz (-3dB)



8Hz - 50kHz (0dB) "Power Bandwidth"

Distorção Harmônica Total (THD)

0,02%

Distorção por Intermodulação (IMD)

0,03%

Fator de Amortecimento (Damping)

250 (15Hz - 30kHz, 8 Ohms)

Relação Sinal/Ruído

98dB

Separação entre canais

76,5dB

Sensibilidade

135mV (1W RMS, 8 Ohms)

Impedância de entrada

47k Ohms

Alimentação

110/220V (50/60Hz)

Consumo

8W (sem sinal)



300W (máx. sinal)

Dimensões

482 x 50 x 343 mm (LxAxP)

Peso

7 Kg



Super-Foto    |    Super-Foto



Subir Subir




Power Amplifier PA-800



Super-Foto



Especificações Técnicas



Potência de saída por canal

150W RMS (8 Ohms, 1kHz, THD 0,02%)



220W RMS (4 Ohms, 1kHz, THD 0,02%)



230W IHF (8 Ohms, 1kHz)



320W IHF (4 Ohms, 1kHz)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

10Hz - 180kHz

Distorção Harmônica Total (THD)

0,02%

Distorção por Intermodulação (IMD)

0,03%

Dimensões

482 x 94 x 364 mm (LxAxP)

Subir Subir




Stereo Professional Power Amplifier PA-1400X





Especificações Técnicas



Potência de saída por canal

150W RMS (8 Ohms, 1kHz, THD 0,02%)



220W RMS (4 Ohms, 1kHz, THD 0,02%)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

0,5Hz - 150kHz (-3dB)

Distorção Harmônica Total (THD)

0,01%

Distorção por Intermodulação (IMD)

0,02%

Subir Subir

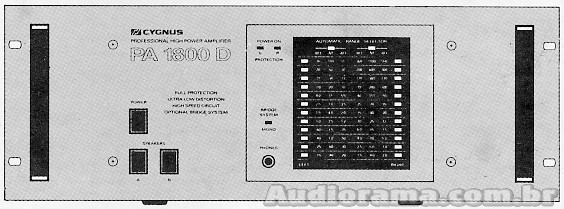

Professional High Power Amplifier PA-1800D / PA-1800



Super-Foto



Especificações Técnicas



Potência de saída por canal

190W RMS (8 Ohms, 1kHz, THD 0,01%)



270W RMS (4 Ohms, 1kHz, THD 0,01%)



360W IHF (8 Ohms, 1kHz) Potência de Pico



550W IHF (4 Ohms, 1kHz) Potência de Pico

Potência de saída (mono) Bridge

720W RMS (8 Ohms, 1kHz)



1100W IHF (8 Ohms, 1kHz) Potência de Pico

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

3,5Hz - 280kHz (-3dB)



10Hz - 105kHz (0dB) "Faixa de Potência"

Distorção Harmônica Total (THD)

0,01%

Distorção por Intermodulação (IMD)

0,02%

Fator de Amortecimento (Damping)

250 ( 8 Ohms, 15Hz a 30kHz)

Relação Sinal/Ruído

102dB

Separação entre canais

78,6dB

Sensibilidade e Impedância

73mV / 49,7 k Ohms (1W RMS, 8 Ohms)



980mV / 49,7 k Ohms (180W RMS, 8 Ohms)

Alimentação

110/220V (50/60Hz)

Consumo

31,2 VA (sem sinal)



595,2 VA (máx. sinal, 8 Ohms)



892,8 VA (máx. sinal, 4 Ohms)

Dimensões

482 x 192 x 395 mm (LxAxP)

Peso

23 Kg

Obs

A diferença entre o modelo PA-1800 e PA-1800D ("D") é o display digital com indicação do nível de potência.

Subir Subir




Dual Channel Professional High Power Amplifier PA-1800X





Especificações Técnicas



Potência de saída por canal

190W RMS (8 Ohms, 1kHz, THD 0,01%)



270W RMS (4 Ohms, 1kHz, THD 0,01%)



285W IHF (8 Ohms, 1kHz)



400W IHF (4 Ohms, 1kHz)

Potência de saída (mono) Bridge

550W RMS (8 Ohms, 1kHz)



920W IHF (8 Ohms, 1kHz)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

3,5Hz - 280kHz (-3dB)



10Hz - 105kHz (0dB) "Faixa de Potência"

Distorção Harmônica Total (THD)

0,01%

Distorção por Intermodulação (IMD)

0,02%

Fator de Amortecimento (Damping)

250 (8 Ohms, 15Hz a 30kHz)

Relação Sinal/Ruído

102dB

Separação entre canais

78,6dB

Sensibilidade e Impedância

73mV / 49,7 k Ohms (1W RMS, 8 Ohms)



980mV / 49,7 k Ohms (180W RMS, 8 Ohms)

Alimentação

110/220V (50/60Hz)

Consumo

31,2 VA (sem sinal)



595,2 VA (máx. sinal, 8 Ohms)



892,8 VA (máx. sinal, 4 Ohms)

Dimensões

482 x 192 x 395 mm (LxAxP)

Peso

23 Kg

Subir Subir

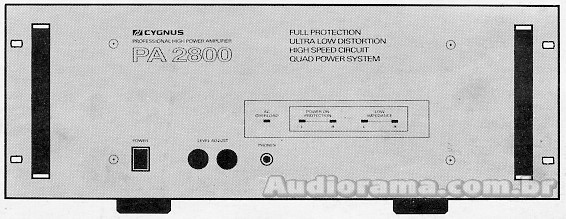

Professional High Power Amplifier PA-2800



Super-Foto



Especificações Técnicas



Potência de saída por canal

355W RMS (8 Ohms, 1kHz, THD 0,09%)



505W RMS (4 Ohms, 1kHz, THD 0,09%)



533W IHF (8 Ohms, 1kHz)



758W IHF (4 Ohms, 1kHz)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

8Hz - 100kHz (-3dB)



20Hz - 82kHz (0dB) "Faixa de Potência"

Distorção Harmônica Total (THD)

0,09%

Distorção por Intermodulação (IMD)

0,09%

Fator de Amortecimento (Damping)

250 ( 8 Ohms, 15Hz a 30kHz)

Relação Sinal/Ruído

84dB

Separação entre canais

71dB

Sensibilidade e Impedância

23mV / 47 k Ohms (1W RMS, 8 Ohms)



380mV / 47 k Ohms (180W RMS, 8 Ohms)

Alimentação

110/117/220/234V (50/60Hz)

Consumo

63 VA (sem sinal)



1107 VA (máx. sinal, 8 Ohms)



1575 VA (máx. sinal, 4 Ohms)

Dimensões

482 x 182 x 395 mm (LxAxP)

Peso

25 Kg

Subir Subir




Stereo Professional Power Amplifier PA-2.0X





Especificações Técnicas



Potência de saída por canal

135W RMS (8 Ohms, 1kHz, THD 0,09%)



200W RMS (4 Ohms, 1kHz, THD 0,09%)



190W IHF (8 Ohms, 1kHz)



282W IHF (4 Ohms, 1kHz)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

8Hz - 100kHz (-3dB)



10Hz - 90kHz (0dB) "Faixa de Potência"

Distorção Harmônica Total (THD)

0,09%

Distorção por Intermodulação (IMD)

0,09%

Fator de Amortecimento (Damping)

250 ( 8 Ohms, 15Hz a 30kHz)

Relação Sinal/Ruído

84dB

Separação entre canais

71dB

Sensibilidade e Impedância

50mV / 47 k Ohms (1W RMS, 8 Ohms)



900mV / 47 k Ohms (135W RMS, 8 Ohms)

Alimentação

110/127/220/254V (50/60Hz)

Consumo

31,2 VA (sem sinal)



450 VA (máx. sinal, 8 Ohms)



650 VA (máx. sinal, 4 Ohms)

Dimensões

482 x 100 x 368 mm (LxAxP)

Peso

12,8 Kg

Subir Subir

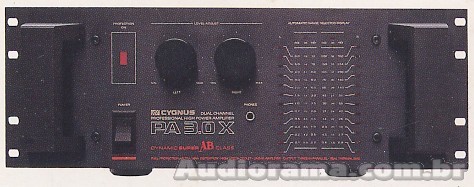

Dual Channel Professional High Power Amplifier PA-3.0X



Super-Foto



Especificações Técnicas



Potência de saída por canal

200W RMS (8 Ohms, 1kHz, THD 0,09%)



350W RMS (4 Ohms, 1kHz, THD 0,09%)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

8Hz - 100kHz (-3dB)



10Hz - 90kHz (0dB) "Faixa de Potência"

Distorção Harmônica Total (THD)

0,09%

Distorção por Intermodulação (IMD)

0,09%

Subir Subir




Dual Channel Professional High Power Amplifier PA-5.0X



Super-Foto



Especificações Técnicas



Potência de saída por canal

360W RMS (8 Ohms, 1kHz, THD 0,01% / 0,09%) *



550W RMS (4 Ohms, 1kHz, THD 0,01% / 0,09%) *



540W IHF (8 Ohms, 1kHz)



825W IHF (4 Ohms, 1kHz)

Potência de saída por canal

530W RMS (8 Ohms, 1kHz, distorção não especificada)

 (Máxima atingível)

930W RMS (4 Ohms, 1kHz, distorção não especificada)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

3,5Hz - 280kHz (-3dB) / 8Hz - 100kHz *



10Hz - 90kHz (0dB) "Faixa de Potência"

Distorção Harmônica Total (THD)

0,01% / 0,09% *

Distorção por Intermodulação (IMD)

0,02% / 0,09% *

Fator de Amortecimento (Damping)

250 ( 8 Ohms, 15Hz a 30kHz)

Relação Sinal/Ruído

84dB

Separação entre canais

71dB

Sensibilidade e Impedância

50mV / 47 k Ohms (1W RMS, 8 Ohms)



1,2V / 47 k Ohms (360W RMS, 8 Ohms)

Alimentação

110/127/220/254V (50/60Hz)

Consumo

50,6 VA (sem sinal)



770 VA (máx. sinal, 8 Ohms)



1072 VA (máx. sinal, 4 Ohms)

Dimensões

482 x 215 x 398 mm (LxAxP)

Peso

29,7 Kg

OBS

* Certas informações citadas nos catálogos ou panfletos apresentam  valores divergentes, não sendo possível atestar qual deles é o valor correto.

Subir Subir




Professional Bridge Amplifier PB-1000





Especificações Técnicas



Potência de saída (mono)

360W RMS (8 Ohms, THD 0,02%)

Impedância de saída

8 Ohms

Resposta de Freqüência

10Hz - 180kHz

Distorção Harmônica Total (THD)

0,02%

Distorção por Intermodulação (IMD)

0,03%

Subir Subir





ANTERIOR | PRÓXIMA
